PMI-VW1 | Premium Multimedia Interface | Volkswagen 2008 - 2016 | RNS510 / RNS810

De Premium Multimedia Interface – Draadloze Apple CarPlay & Android Auto Interface voor Volkswagen en Bentley biedt een complete upgrade voor smartphone-integratie in modellen met het RNS510 of RNS810 systeem. Het systeem sluit naadloos aan op de originele radio-unit en behoudt de vertrouwde OEM-look en -bediening.

Met deze oplossing voeg je draadloze Apple CarPlay, Android Auto, AirPlay en Mirroring toe aan je voertuig. Je geniet van moderne navigatie en entertainment via het originele touchscreen en de stuurwielbediening, zonder dat er blijvende aanpassingen aan het interieur nodig zijn.

---

Kenmerken

• Ondersteuning voor Apple CarPlay (bedraad en draadloos)
• Ondersteuning voor Android Auto (bedraad en draadloos)
• Apple AirPlay en Android Mirroring voor schermweergave van je smartphone
• USB-poort voor het afspelen van muziek en video vanaf USB-stick
• Compatibel met aftermarket camera’s (voor/achter, optioneel)
• Volledige integratie met OEM-bediening via het touchscreen en stuurwielknoppen
• Spraakbesturing via Siri en Google Assistant
• Werkt met apps zoals Spotify, Waze, Google Maps, Apple Music en meer

---

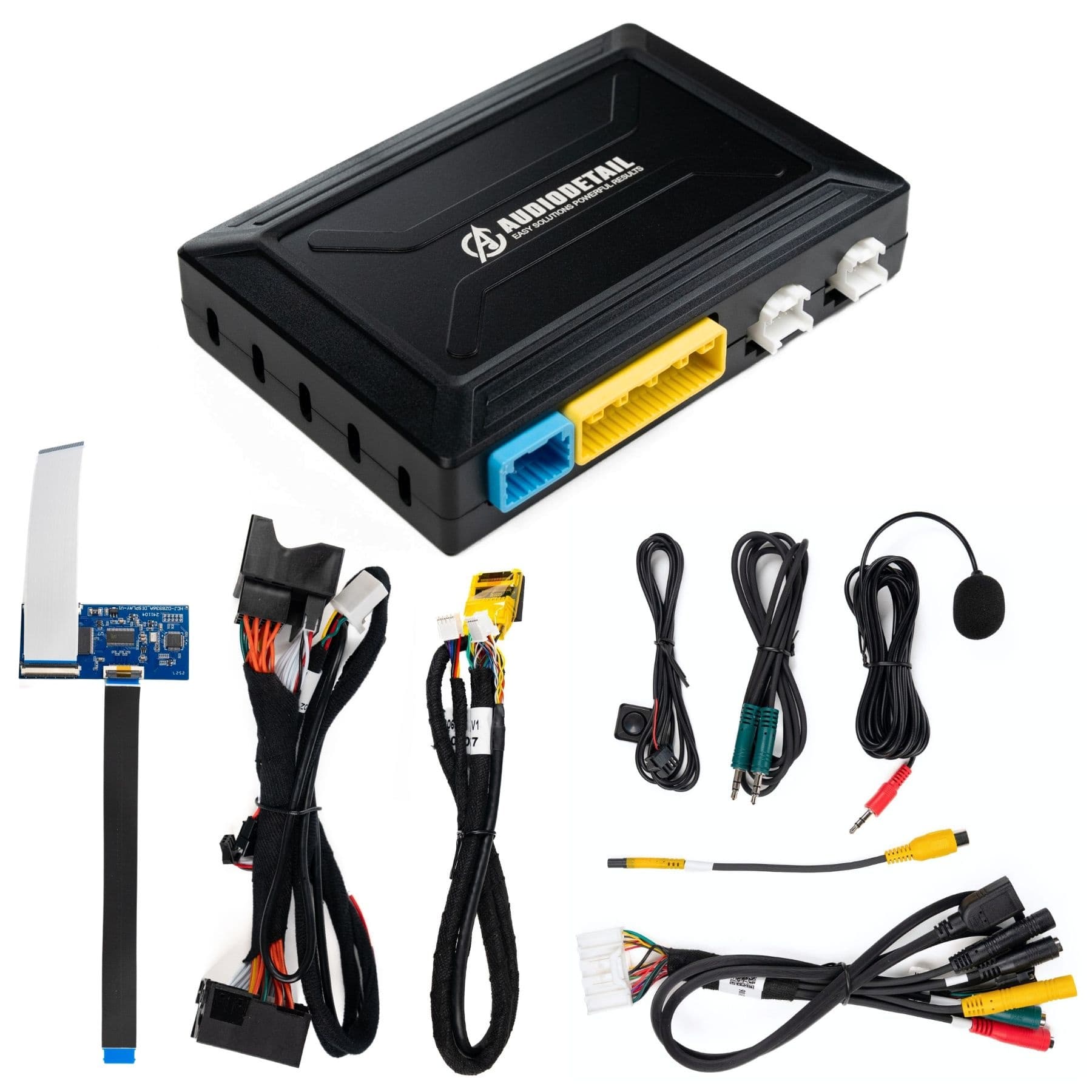

Inhoud

• 1x Premium Multimedia Interface
• 1x Voertuigspecifieke Plug & Play kabelset
• 1x Video-interface PCB
• 1x Flex-kabel met PCB-interface
• 1x USB-interfacekabel (met AV-input)
• 1x Externe microfoon
• 1x AUX-kabel (Jack naar Jack)
• 1x Externe bedieningsknop / schakelaar
• 1x Camera-adapterkabel (RCA/Tulp)

---

Voertuigcompatibiliteit

Volkswagen (RNS510 / RNS810 Systeem):

• Phaeton: 2010 – 2015
• Scirocco: 2009 – 2013
• CC: 2010 – 2016
• Touareg: 2008 – 2010

Bentley (RNS510 / RNS810 Systeem):

• Continental / Flying Spur: High-end uitvoering

---

DIP Switch Instellingen

VW Phaeton / Scirocco / CC
Dip-switch instelling: schakelaar 5 en 7 ON

VW Touareg (2008-2010) & Bentley
Dip-switch instelling: schakelaar 1, 3, 6 en 7 ON

---

Uitleg van de aansluitingen en bediening

1. LVDS Aansluiting (Video)
De video-verbinding loopt via de hoofdunit.
– Locatie: Achterop de RNS510/RNS810 radio-unit.
– Werking: De interface wordt aangesloten op de video-poort van de originele hoofdunit om het beeld door te sturen naar het scherm.

2. Stroom & CAN-bus
– Locatie: Achterop de hoofdunit (Original Head Unit).
– Werking: De bijgeleverde kabelboom wordt als een 'tussenstekker' (Quadlock) geplaatst tussen de originele bekabeling en de radio-unit.

3. Bediening & Omschakelen
Het systeem ondersteunt volledige touchscreen bediening en omschakeling via de stuurwielknoppen. De knop voor het omschakelen verschilt per model:
– VW Phaeton & Bentley: Omschakelen via de Telefoon-knop op het stuur.
– VW Scirocco, CC & Touareg: Omschakelen via de Return/Terug-knop op het stuur.
