AudioDetail PMI-BM1 | Premium Multimedia Interface | BMW, MINI | MGU, EVO & NBT (6.5", 8.8", 10.25")

Omschrijving

De Premium Multimedia Interface – Draadloze Apple CarPlay & Android Auto Interface voor BMW is ontwikkeld voor modellen met het NBT, EVO en MGU (iDrive 7) infotainmentsysteem. Deze module integreert volledig met de originele bediening en voegt moderne smartphonefuncties toe aan je bestaande systeem.

Met deze Multimedia Interface geniet je van draadloze Apple CarPlay, Android Auto, AirPlay en Mirroring. Geschikt voor voertuigen met een 6.5", 8.8" of 10.25" display, inclusief USB-media en ondersteuning voor aftermarket camera’s.

Kenmerken

• Ondersteuning voor Apple CarPlay (bedraad en draadloos)
• Ondersteuning voor Android Auto (bedraad en draadloos)
• Apple AirPlay en Android Mirroring voor schermweergave
• USB-poort voor muziek- en videoweergave vanaf USB-stick
• Compatibel met aftermarket camera’s (voor/achter, optioneel)
• OEM-integratie met behoud van originele knoppen en functies
• Spraakbesturing via Siri en Google Assistant
• Werkt met apps zoals Spotify, Waze, Google Maps, Apple Music en meer

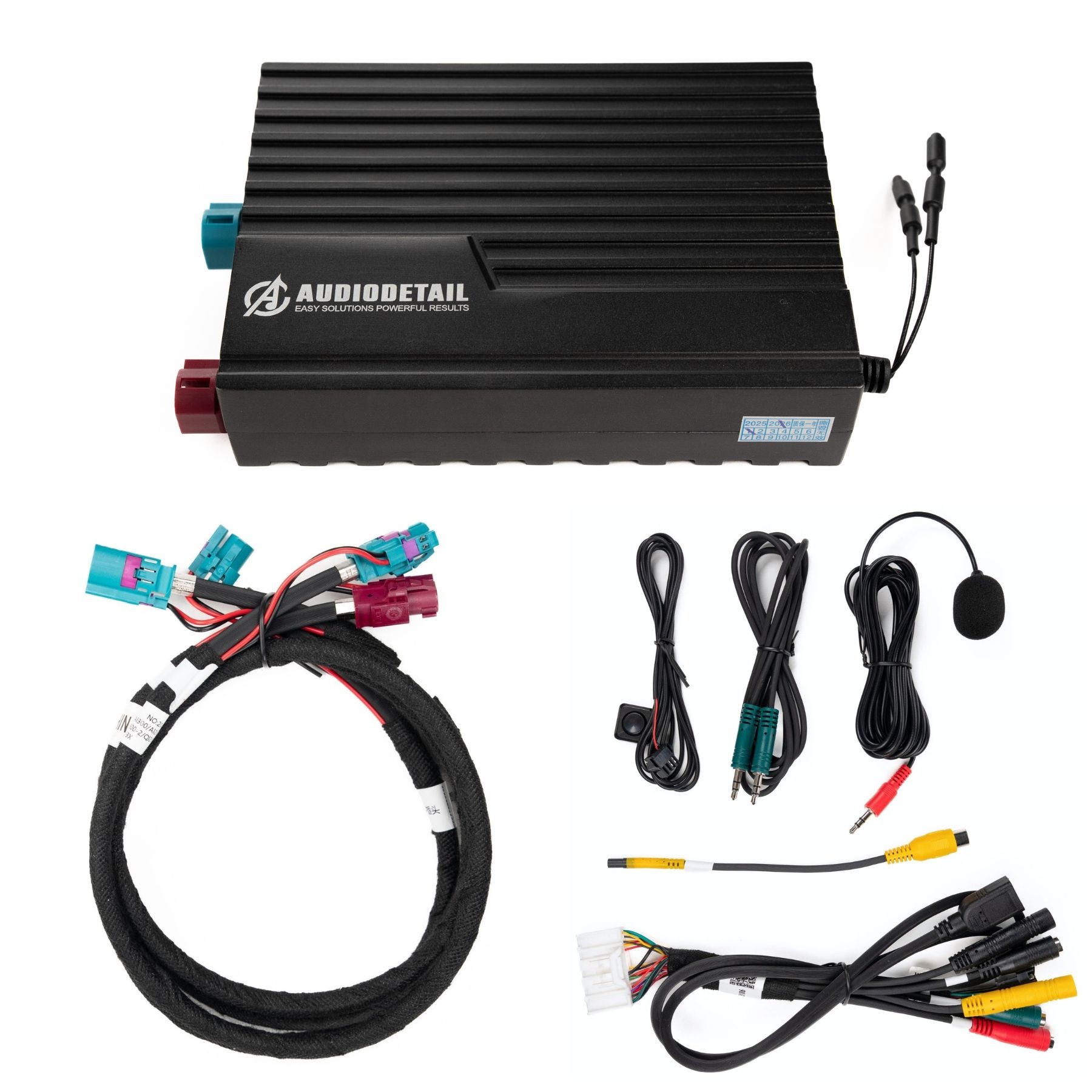

Inhoud

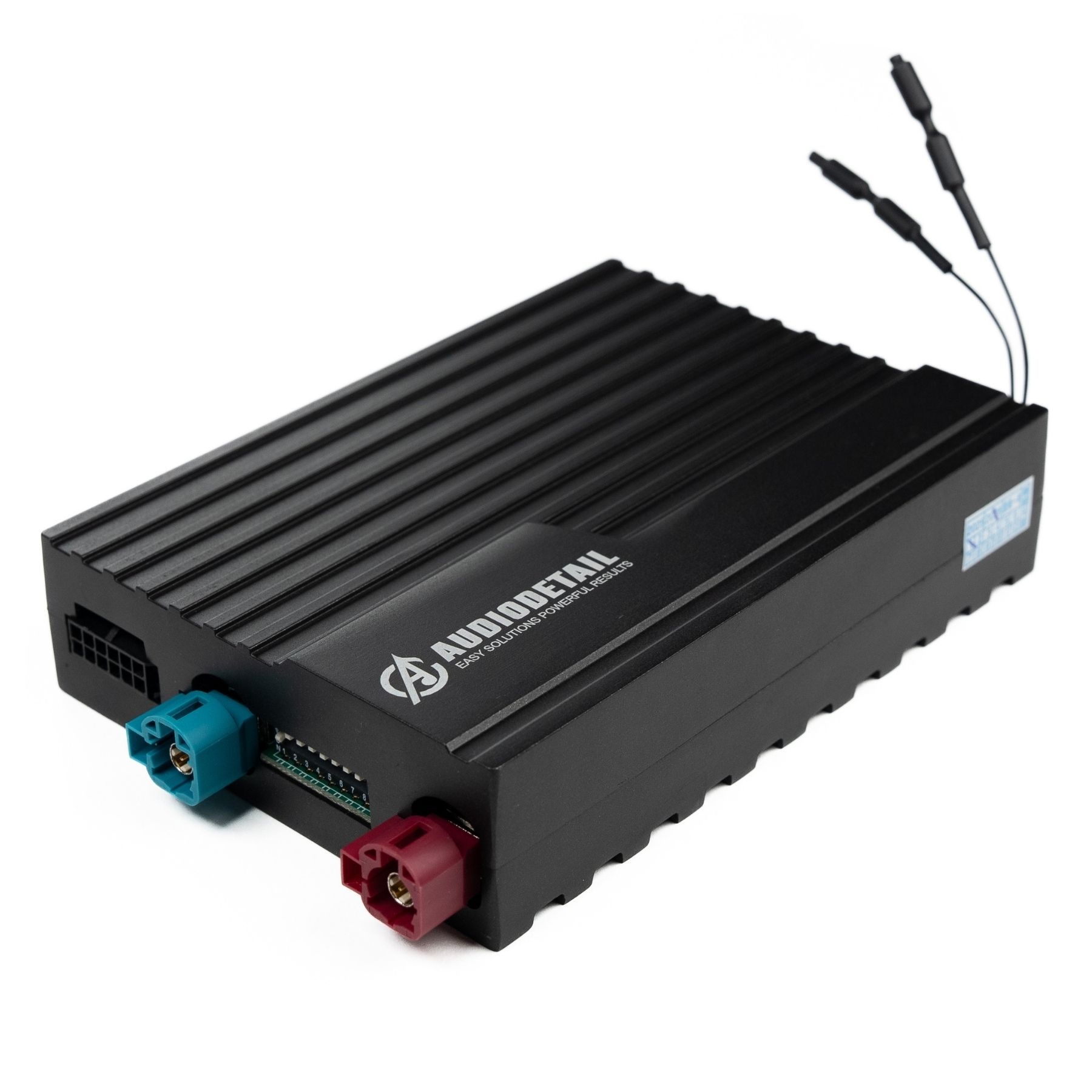

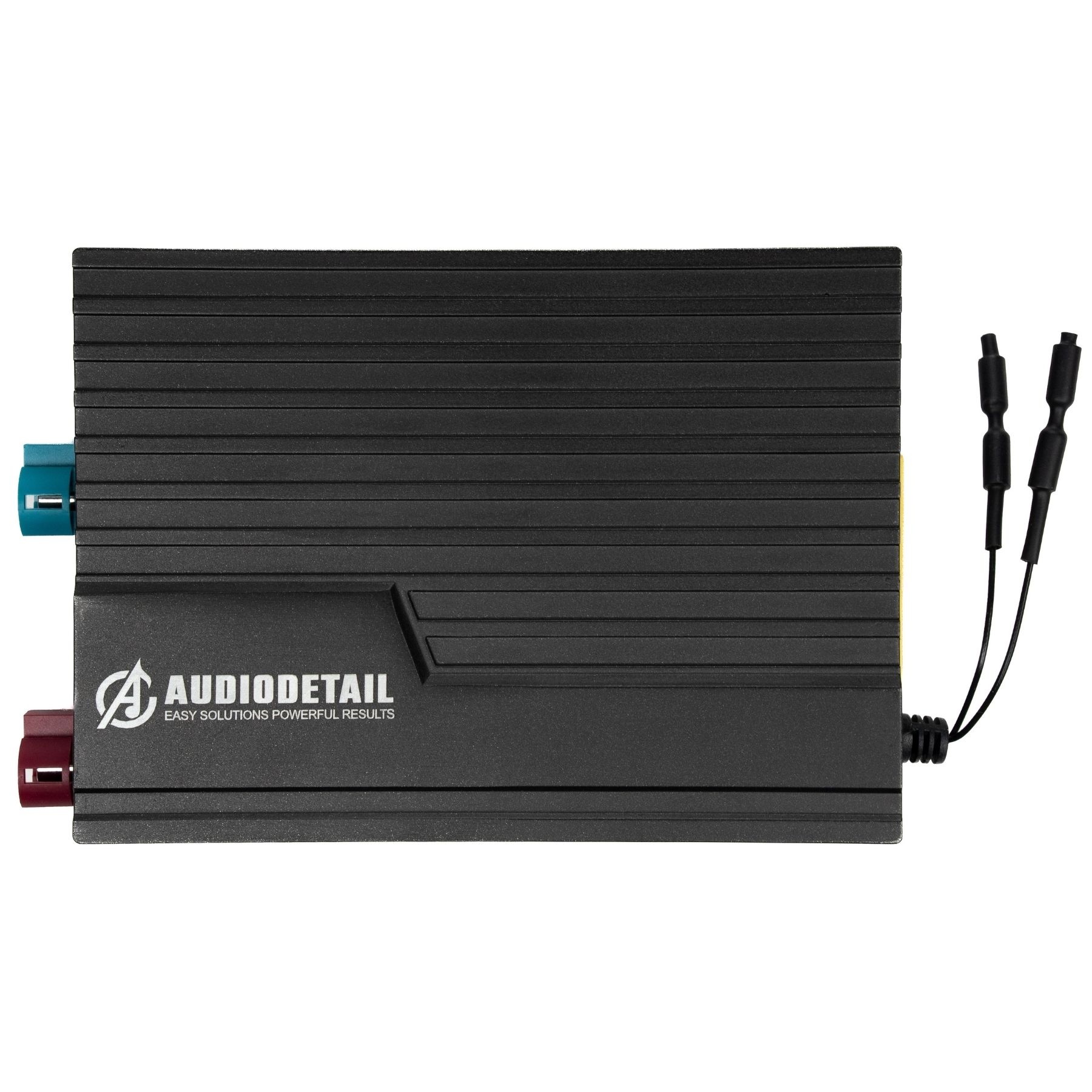

• 1x Premium Multimedia Interface (PMI-BM1)

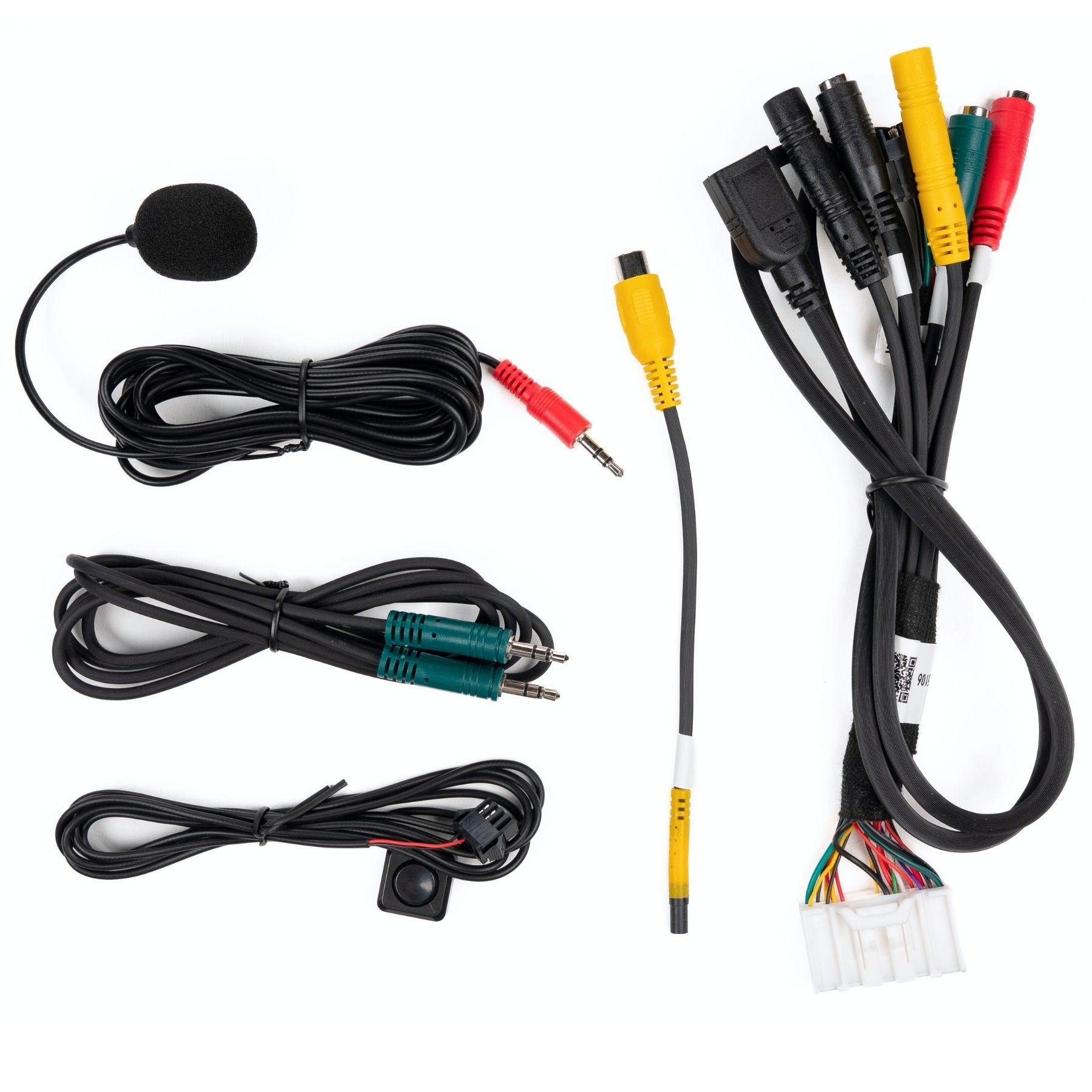

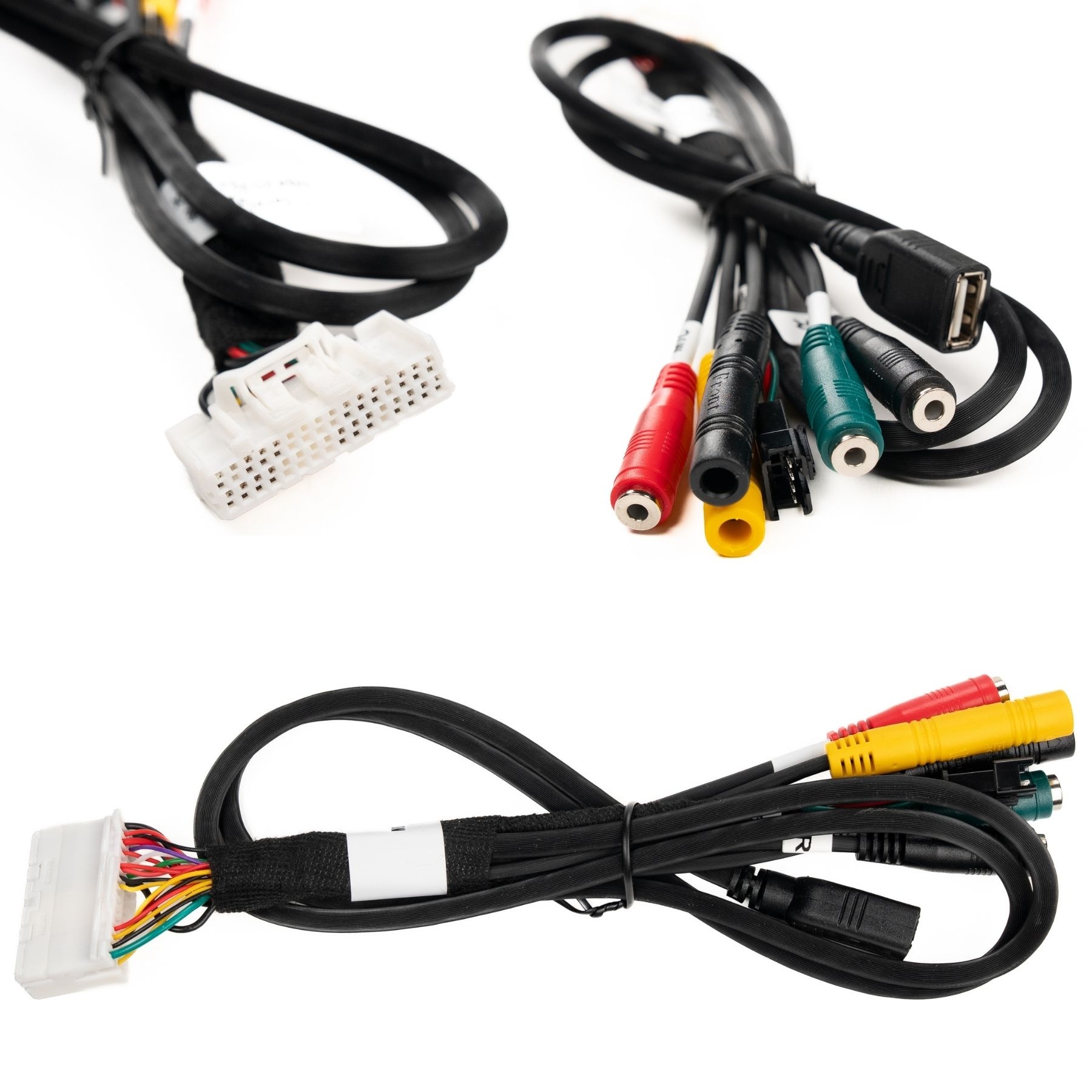

• 1x Voertuigspecifieke Plug & Play kabelset
• 1x Externe microfoon

Voertuigcompatibiliteit

BMW (MGU – iDrive 7, 10.25"):

• 1 Serie (F40): 2019 – 2022
• 2 Serie Gran Coupé (F44): 2020 – 2022
• 3 Serie (G20/G21): 2019 – 2022
• 4 Serie (G22/G23/G26): 2020 – 2022
• 5 Serie LCI (G30/G31): 2020 – 2023
• 6 Serie GT (G32): 2020 – 2022
• 7 Serie (G11/G12 LCI): 2019 – 2022
• 8 Serie (G14/G15/G16): 2019 – 2023
• X3/X4 LCI (G01/G02): 2021 – 2022
• X5/X6 (G05/G06): 2019 – 2022
• X7 (G07): 2019 – 2022
• Z4 (G29): 2019 – 2023
• i4 (eerste versies): 2021 – 2022
• iX3: 2020 – 2023

BMW (EVO – 8.8" / 10.25"):

• 1 Serie (F20/F21 LCI): 2016 – 2019
• 2 Serie Coupé/Cabrio (F22/F23): 2016 – 2021
• 3 Serie (F30/F31 LCI): 2016 – 2019
• 4 Serie (F32/F33/F36 LCI): 2016 – 2020
• 5 Serie (G30 pre-LCI): 2017 – 2020
• X3/X4 (G01/G02): 2018 – 2021
• X5/X6 (F15/F16): 2016 – 2019
• X1 (F48 LCI): 2019 – 2022

MINI (EVO – 8.8"):

• MINI (F55/F56/F57): 2018 – 2023

BMW (EVO – 6.5"):

• 1 Serie (F20/F21): 2011 – 2019
• 2 Serie (F22/F23): 2014 – 2021
• 3 Serie (F30/F31): 2012 – 2019
• X1 (F48): 2016 – 2019
• X2 (F39): 2018 – 2021

BMW (NBT – 8.8" / 10.25"):

• 1 Serie (F20/F21): 2013 – 2016
• 2 Serie (F22/F23): 2014 – 2016
• 3 Serie (F30/F31): 2012 – 2016
• 4 Serie (F32/F33/F36): 2013 – 2016
• 5 Serie (F10/F11 LCI): 2014 – 2017
• X3/X4 (F25/F26 LCI): 2014 – 2017
• X5/X6 (F15/F16): 2014 – 2016

BMW (NBT – 6.5"):

• 1 Serie (F20/F21): 2011 – 2016
• 2 Serie (F22/F23): 2014 – 2016
• 3 Serie (F30/F31): 2012 – 2016
• X1 (F48): 2016

DIP Switch Instellingen per model

MGU – 10.25" scherm
Dip-switch instelling: schakelaar 7 en 8 ON
LVDS-kabel: aansluiten op het scherm
Stroom/CAN-kabel: aansluiten op de iDrive-draaiknop

EVO – 8.8" / 10.25" scherm
Dip-switch instelling: schakelaar 7 en 8 ON
LVDS-kabel: aansluiten op het scherm
Stroom/CAN-kabel: aansluiten op de iDrive-draaiknop

EVO – 6.5" scherm
Dip-switch instelling: alle schakelaars OFF
LVDS-kabel: aansluiten op het scherm
Stroom/CAN-kabel: aansluiten op de iDrive-draaiknop

NBT – 8.8" / 10.25" scherm
Dip-switch instelling: schakelaar 1 en 8 ON
LVDS-kabel: aansluiten op het scherm
Stroom/CAN-kabel: aansluiten op de iDrive-draaiknop

NBT – 6.5" scherm
Dip-switch instelling: schakelaar 1 ON
LVDS-kabel: aansluiten op het scherm
Stroom/CAN-kabel: aansluiten op de iDrive-draaiknop

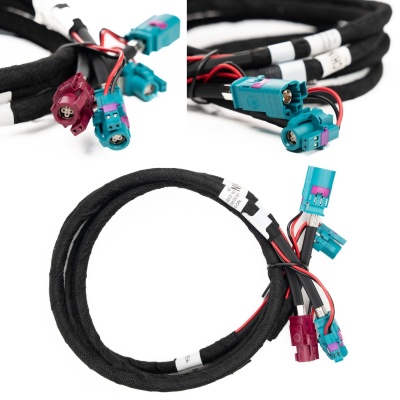

Uitleg van de aansluitingen

1. LVDS IN (Input)
Dit is de video-ingang.
– Sluit deze aan op de originele BMW-LVDS kabel die uit het scherm komt.
– Hiermee ontvangt de interface het originele beeldsignaal van de auto.

2. LVDS OUT (Output)
Dit is de video-uitgang.
– Deze kabel gaat naar het BMW-scherm.
– De interface stuurt via deze kabel het CarPlay/Android Auto-beeld naar het scherm.

3. BMW Power/CAN kabel
Deze kabel levert:
– Stroom voor de interface
– CAN-bus signalen voor iDrive-bediening, stuurwielknoppen, enz.

Dit is een vaste kabel die altijd wordt aangesloten.

4. Doorlus-kabel voor het scherm (Input – originele schermkabel inpluggen)
Hier sluit je de originele schermkabel op aan, nadat je die uit het scherm hebt gehaald.
– De interface leest hiermee de originele videosignalen en schakelt automatisch tussen BMW-menu en CarPlay.

5. iDrive MENU-harnas (optie 1)
Te gebruiken als jouw BMW een fysieke MENU-knop heeft naast de iDrive-draaiknop.
– Hiermee kun je schakelen tussen BMW-systeem en CarPlay.

6. iDrive HOME-harnas (optie 2)
Te gebruiken als jouw BMW een fysieke HOME-knop heeft naast de iDrive-draaiknop.
– Zelfde functie als hierboven: wisselen tussen BMW en CarPlay.

Je gebruikt maar één van deze twee, afhankelijk van welke knop jouw iDrive-controller heeft.
