AudioDetail PMI-LR7 | Premium Multimedia Interface | Land Rover, Jaguar 2012 - 2016 | Bosch / Meridian 7" & 8"

Omschrijving

De Premium Multimedia Interface – Draadloze Apple CarPlay & Android Auto Interface voor Land Rover en Jaguar biedt een complete upgrade voor smartphone-integratie in modellen met het Bosch/Meridian systeem (7" of 8" scherm). Het systeem sluit naadloos aan op de originele hardware en behoudt de vertrouwde OEM-look en -bediening.

Met deze oplossing voeg je draadloze Apple CarPlay, Android Auto, AirPlay en Mirroring toe aan je voertuig. Je geniet van moderne navigatie en entertainment op je originele scherm, zonder dat er blijvende aanpassingen nodig zijn.

Kenmerken

• Ondersteuning voor Apple CarPlay (bedraad en draadloos)
• Ondersteuning voor Android Auto (bedraad en draadloos)
• Apple AirPlay en Android Mirroring voor schermweergave van je smartphone
• USB-poort voor het afspelen van muziek en video vanaf USB-stick
• Compatibel met aftermarket camera’s (voor/achter, optioneel)
• Volledige integratie met OEM-bediening en behoud van originele functies
• Spraakbesturing via Siri en Google Assistant
• Werkt met apps zoals Spotify, Waze, Google Maps, Apple Music en meer

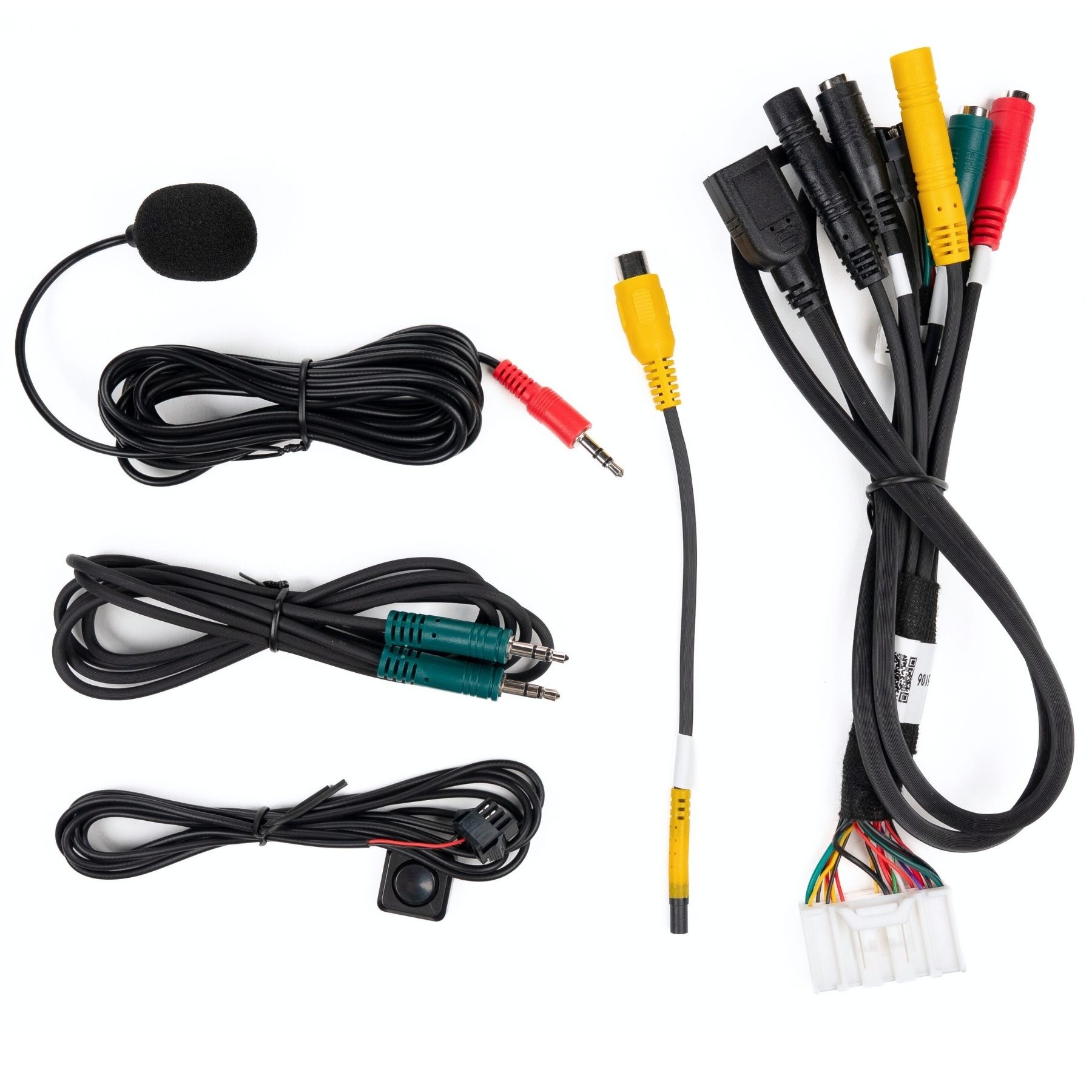

Inhoud

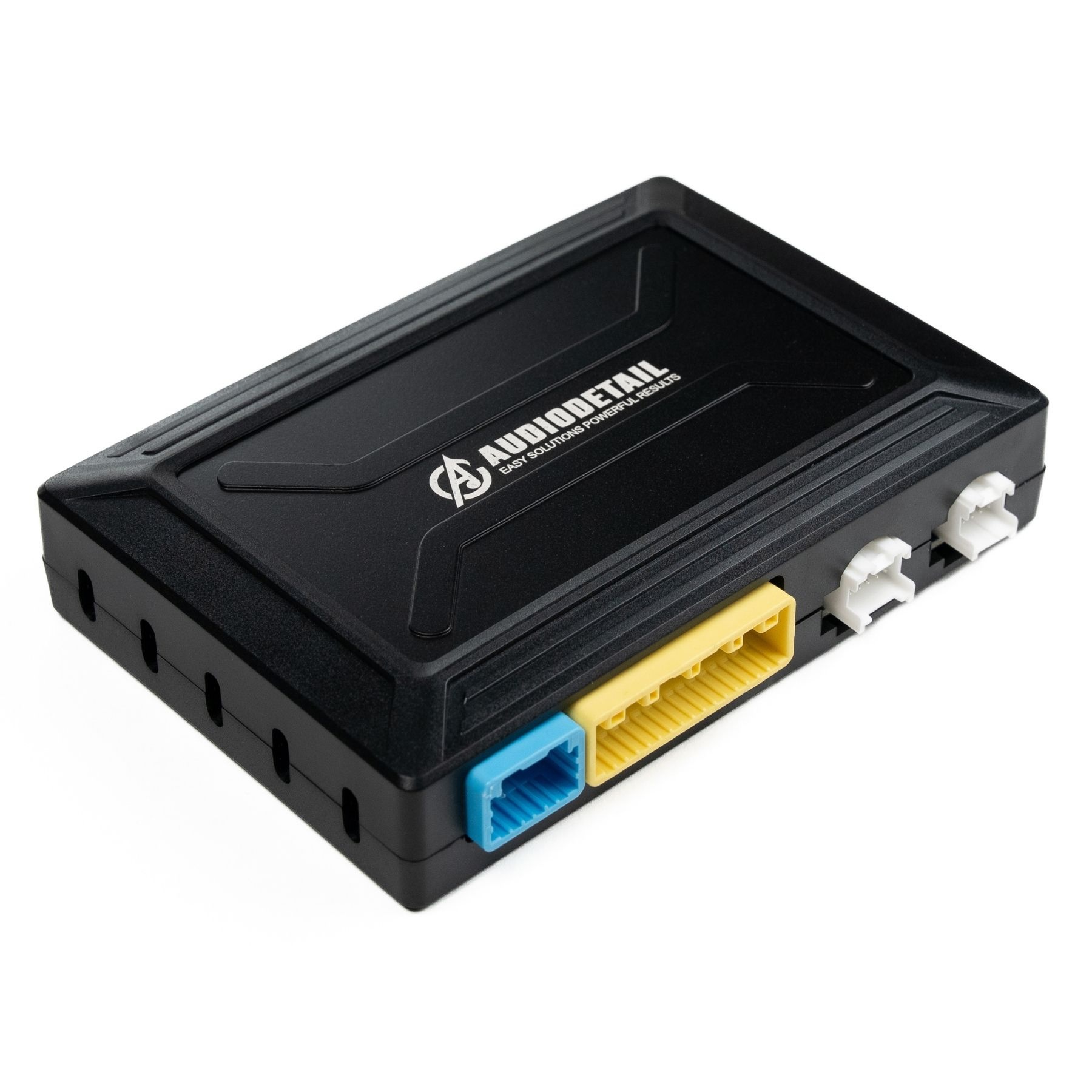

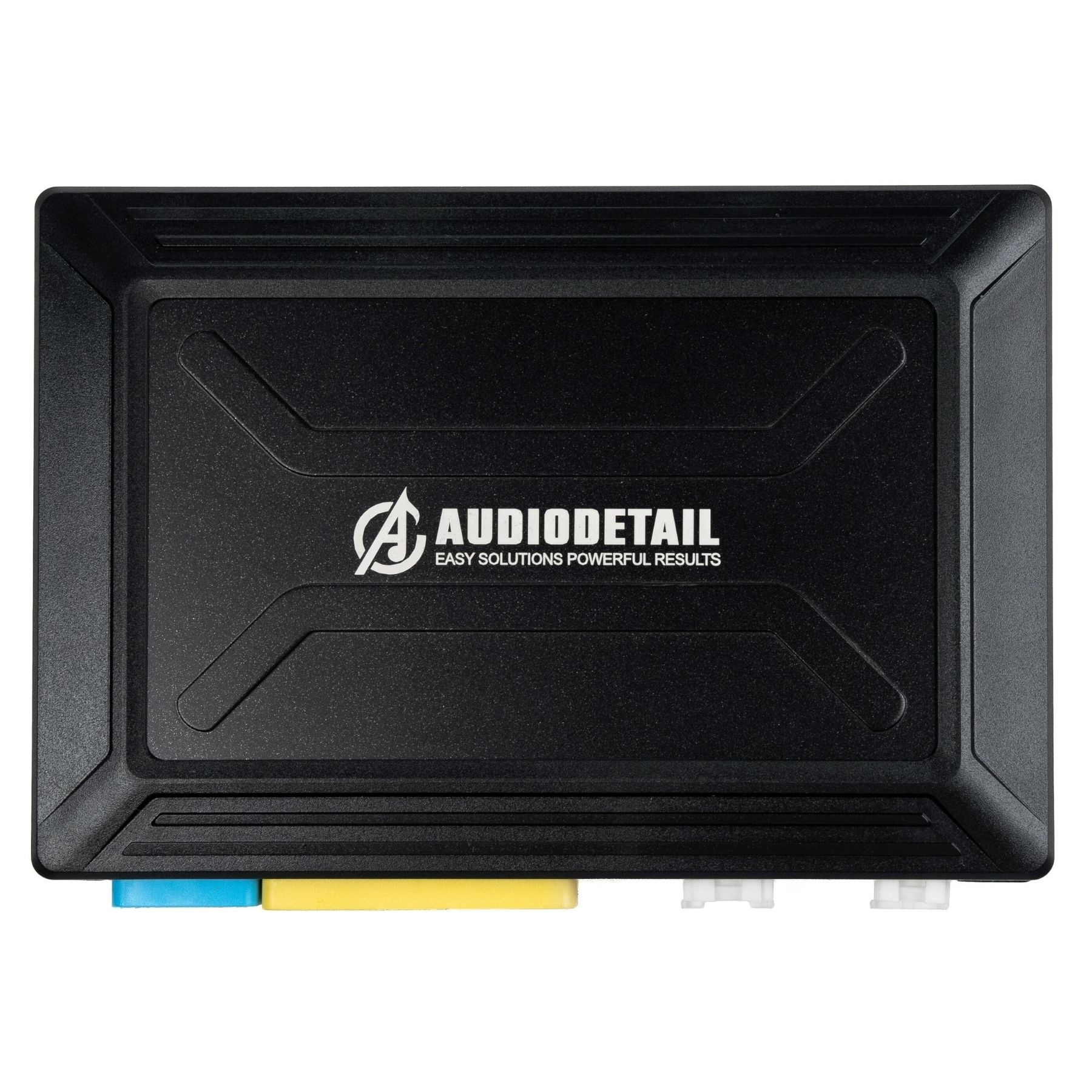

• 1x Premium Multimedia Interface (PMI-LR7)

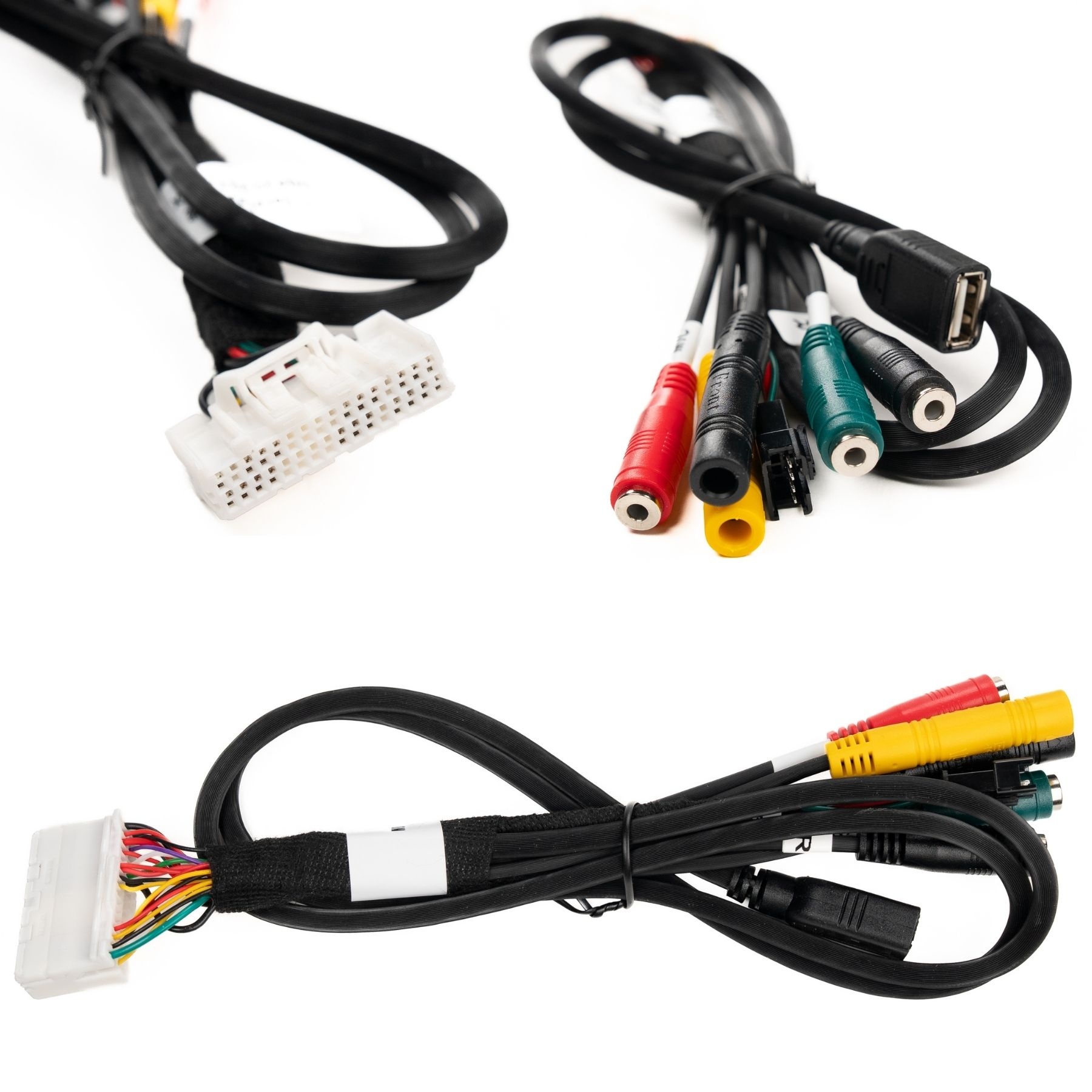

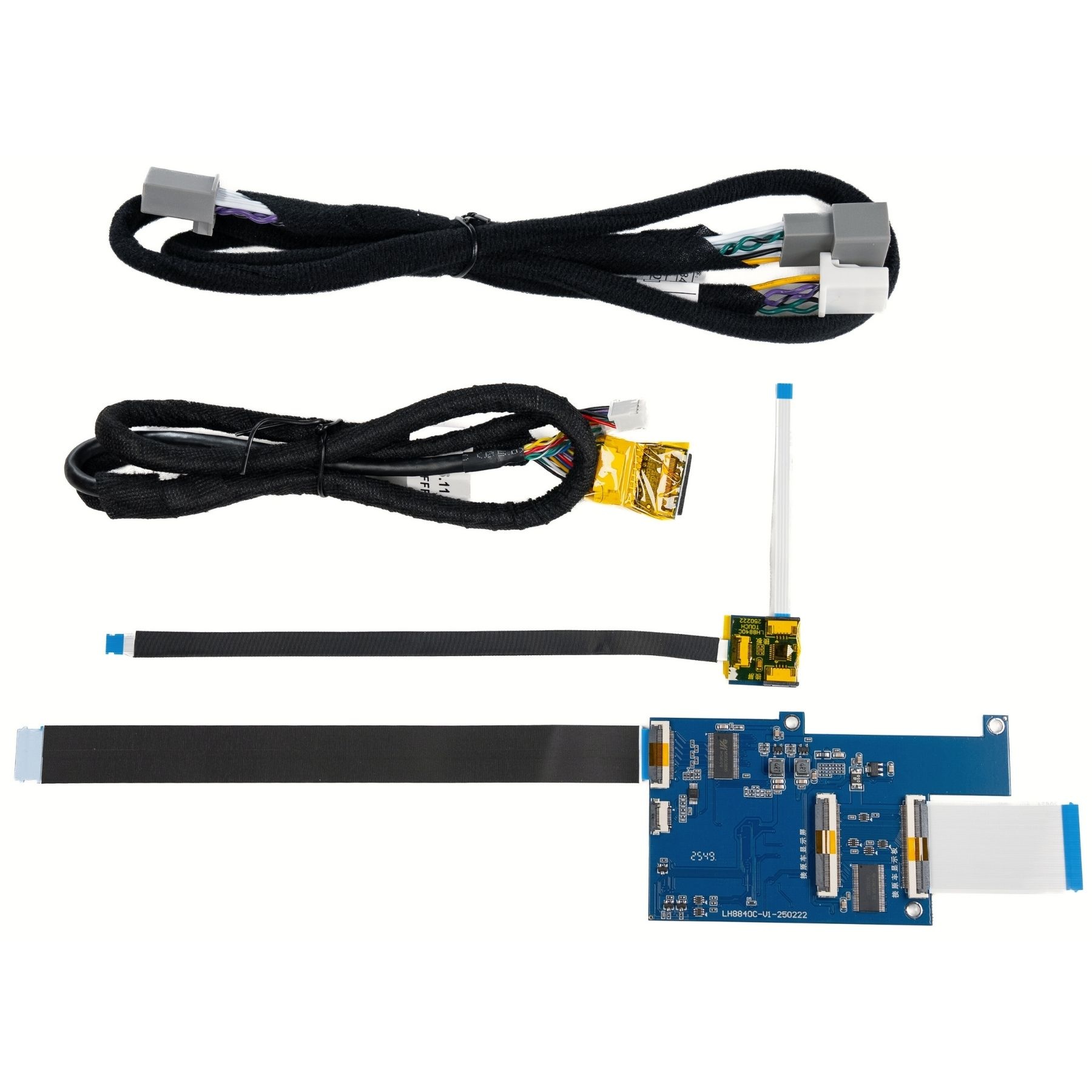

• 1x Voertuigspecifieke Plug & Play kabelset
• 1x Externe microfoon

Voertuigcompatibiliteit

Land Rover (Bosch/Meridian Systeem – 7" of 8" Scherm):

• Discovery 4: 2012 – 2016
• Evoque: 2012 – 2016
• Freelander 2: 2013 – 2015
• Range Rover / Sport: 2012 – 2016 (EU / US / Dual View)

Jaguar (Bosch/Meridian Systeem – 7" of 8" Scherm):

• F-TYPE: 2013 – 2015
• XE: 2012 – 2014
• XF: 2012 – 2014
• XJL: 2012 – 2015

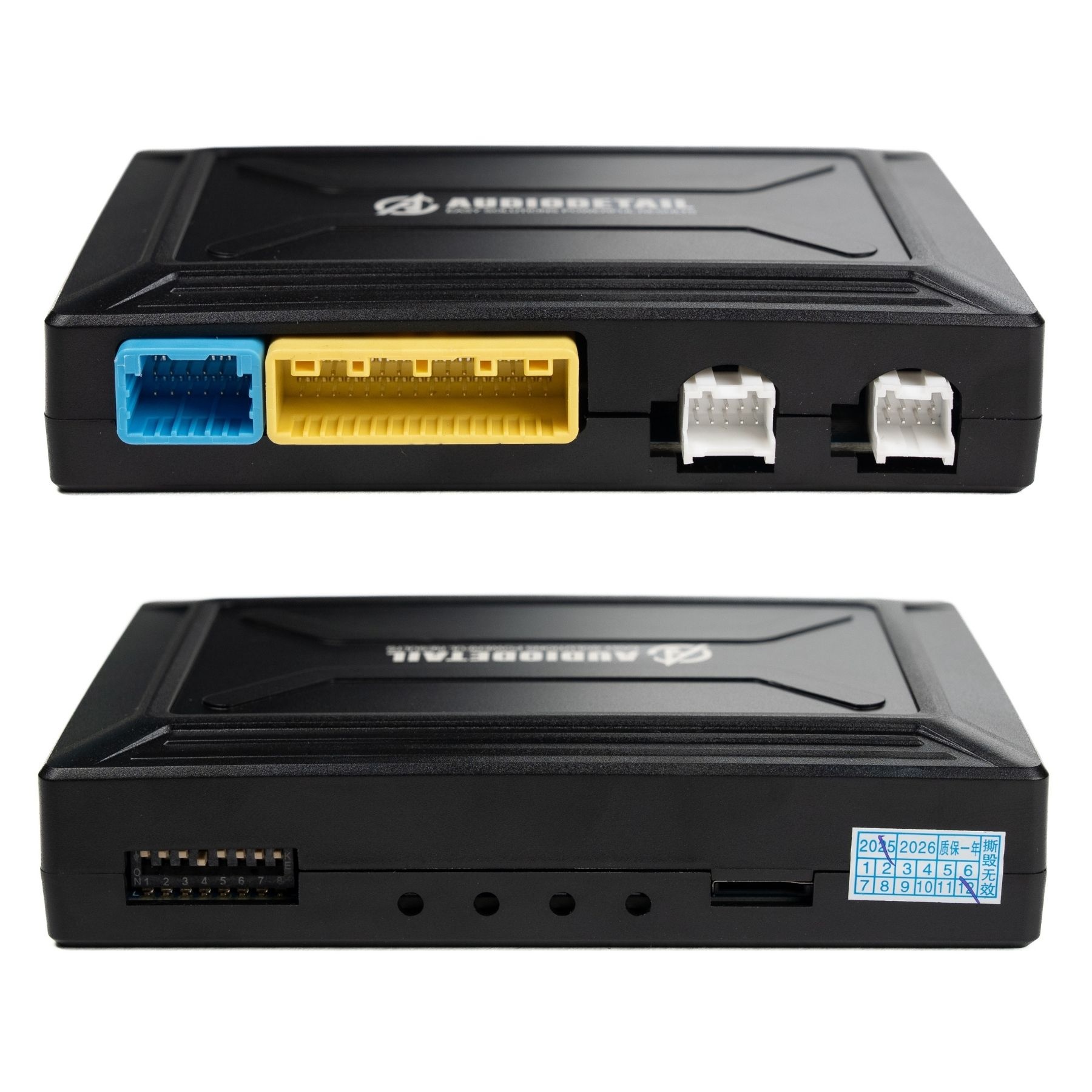

DIP Switch Instellingen

Let op: De instelling verschilt per schermtype (Capacitief of Resistief).

Land Rover Evoque / Range Rover (8" – 2012-2013)
Capacitief: 1, 4, 5, 6 ON | Resistief: 1, 3, 4, 6, 7 ON

Land Rover Evoque (2016) & Range Rover US (8")
Capacitief: 1, 7 ON | Resistief: 1, 3, 5, 6, 7 ON

Jaguar F-TYPE (2013-2015) & XJL (2015 - 8")
Capacitief: 2, 4, 5, 6 ON | Resistief: 2, 3, 4, 6, 7 ON

Jaguar XE / XF (8" – 2012-2014)
Capacitief: 1, 3, 4, 5, 6 ON | Resistief: 1, 5, 6, 7 ON

Land Rover Range Rover EU (8" – 2013-2016)
Capacitief: 2, 3, 4, 5, 6 ON | Resistief: 2, 5, 6, 7 ON

Land Rover Range Rover (8" – 2013)
Capacitief: 3, 4, 5, 6 ON | Resistief: 5, 6, 7 ON

Land Rover Range Rover Dual View (8" – 2013-2016)
Capacitief: 1 t/m 6 ON | Resistief: 1, 2, 5, 6, 7 ON

Land Rover Freelander 2 (8" – 2013-2015)
Capacitief: 2, 7 ON | Resistief: 2, 3, 5, 6, 7 ON

Jaguar XJL (7" – 2012-2015)
Capacitief: 1, 2, 4, 5, 6 ON | Resistief: 1, 2, 3, 4, 6, 7 ON

Land Rover Discovery 4 / Range Rover (7" – 2012-2016)
Capacitief: 7 ON | Resistief: 3, 5, 6, 7 ON

Uitleg van de aansluitingen

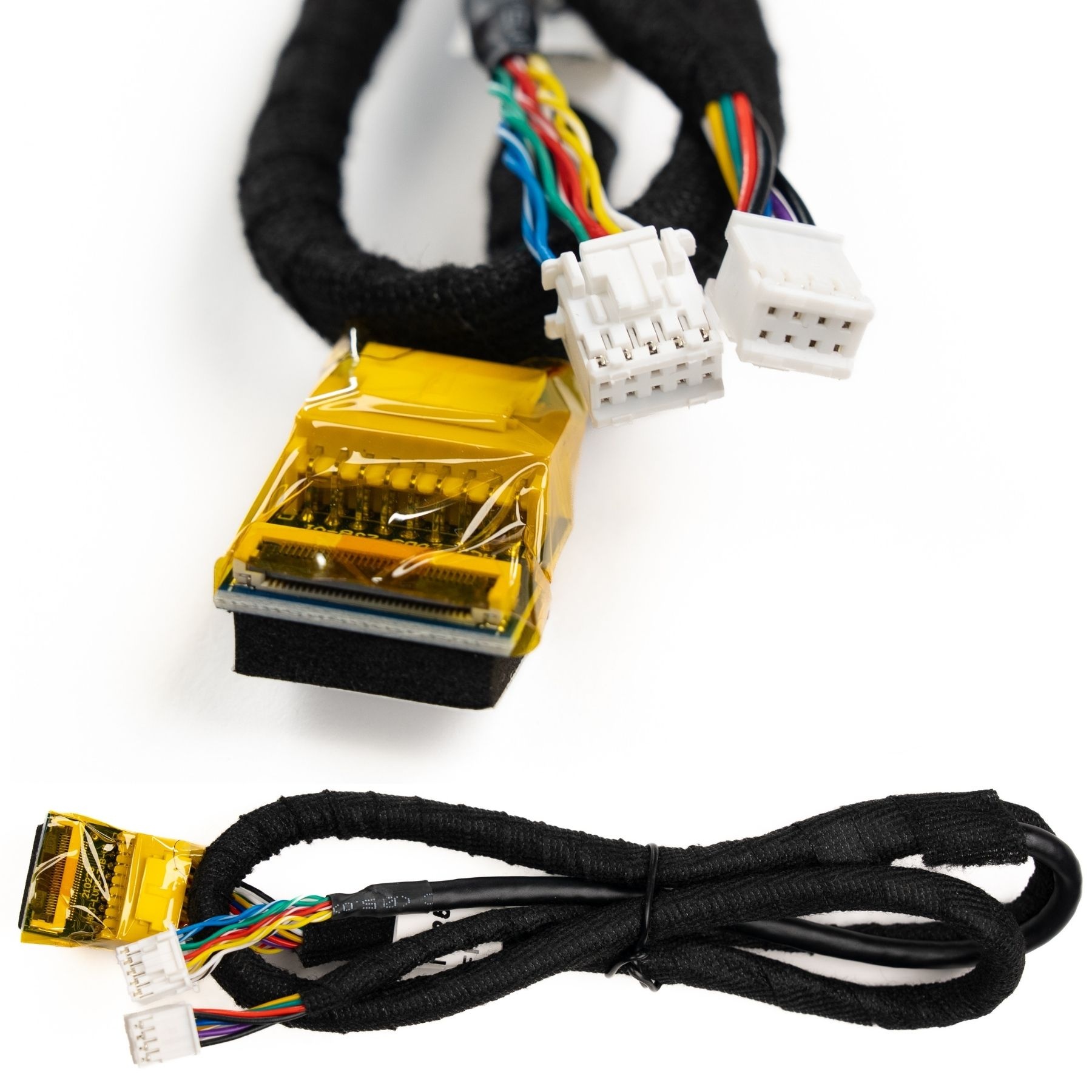

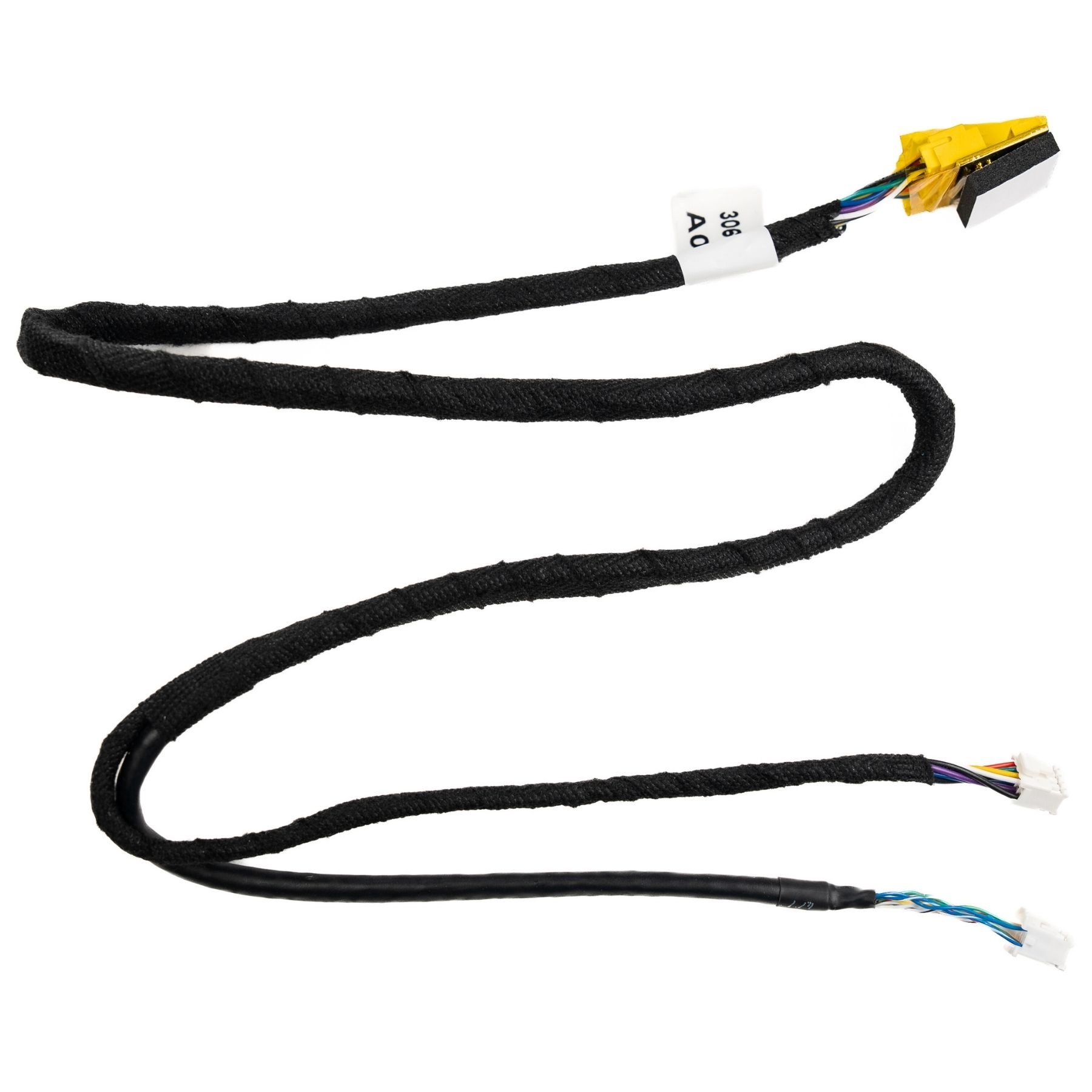

1. LVDS Aansluiting (Video)
De video-verbinding loopt via het scherm.
– Locatie: Deze bevindt zich achterop het scherm (links of midden).
– Werking: Haal de originele LVDS-kabel uit het scherm. Sluit deze aan op de interface-kabel en steek de nieuwe stekker terug in het scherm.

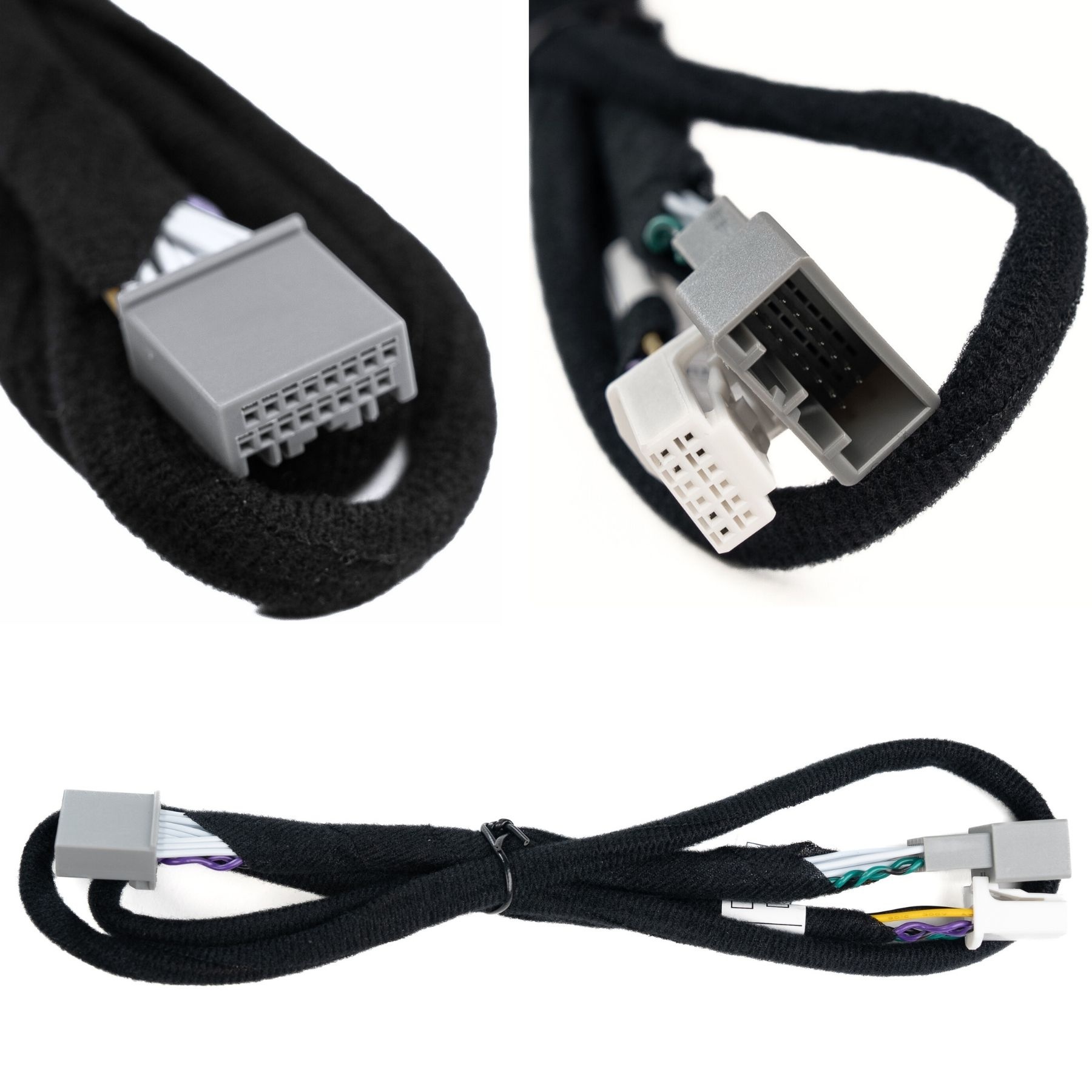

2. Stroom & CAN-bus (Screen Power)
De stroomvoorziening loopt via de schermkabel.

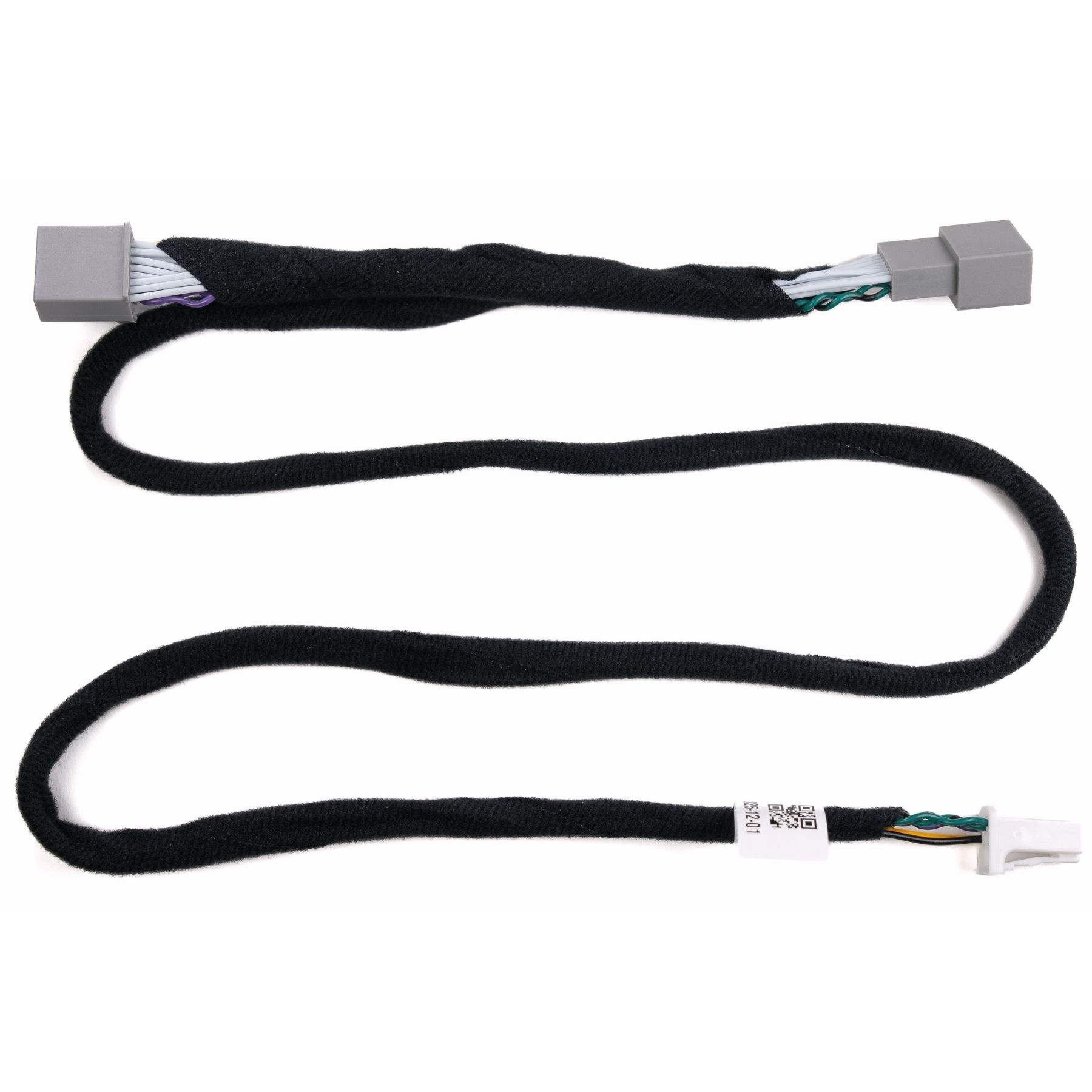

– Locatie: Achterop het scherm (Power harness to screen).
– Werking: De bijgeleverde kabelboom wordt als een 'tussenstekker' geplaatst tussen de originele voeding en de aansluiting op het scherm.

3. Audio
Het geluid loopt via de originele AUX-ingang. Zorg dat de originele radio op "AUX" staat ingesteld om het geluid van de interface te horen.
