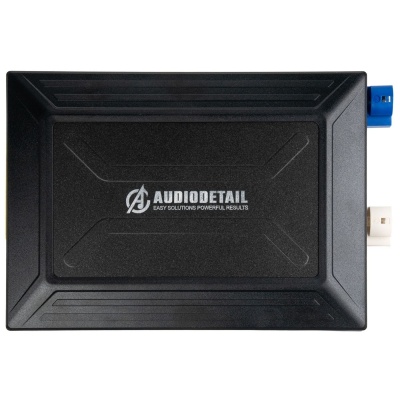

AudioDetail PMI-VAG1 | Premium Multimedia Interface | VAG, Porsche 2012 - 2023 | MIB / MIB2 / PCM 4.0

Omschrijving

De Premium Multimedia Interface – Draadloze Apple CarPlay & Android Auto Interface voor Audi, Volkswagen, Skoda & Porsche biedt een complete upgrade voor smartphone-integratie in voertuigen met MIB, MIB2 en PCM 4.0 systemen. Het systeem sluit naadloos aan op de originele hardware en behoudt de vertrouwde OEM-look en -bediening.

Met deze oplossing voeg je draadloze Apple CarPlay, Android Auto, AirPlay en Mirroring toe aan je dashboard. Zo geniet je van moderne navigatie-apps en streamingdiensten in je bestaande infotainmentsysteem, zonder dat er blijvende aanpassingen aan het voertuig nodig zijn.

Kenmerken

• Ondersteuning voor Apple CarPlay (bedraad en draadloos)
• Ondersteuning voor Android Auto (bedraad en draadloos)
• Apple AirPlay en Android Mirroring voor schermweergave van je smartphone
• USB-poort voor het afspelen van muziek en video vanaf USB-stick
• Compatibel met aftermarket camera’s (voor/achter, optioneel)
• Volledige integratie met OEM-bediening via het originele systeem en stuurwielknoppen
• Spraakbesturing via Siri en Google Assistant
• Werkt met apps zoals Spotify, Waze, Google Maps, Apple Music en meer

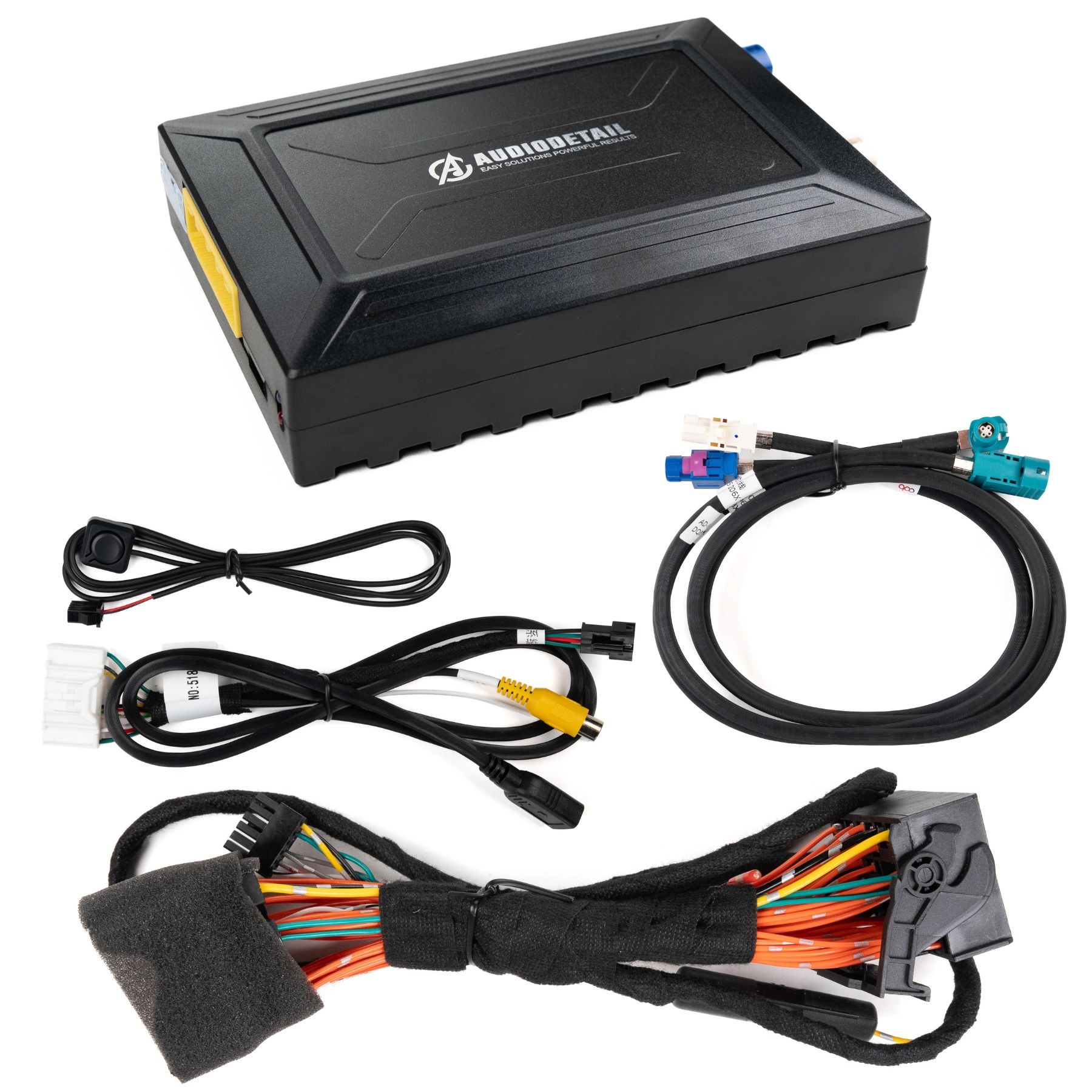

Inhoud

• 1x Premium Multimedia Interface

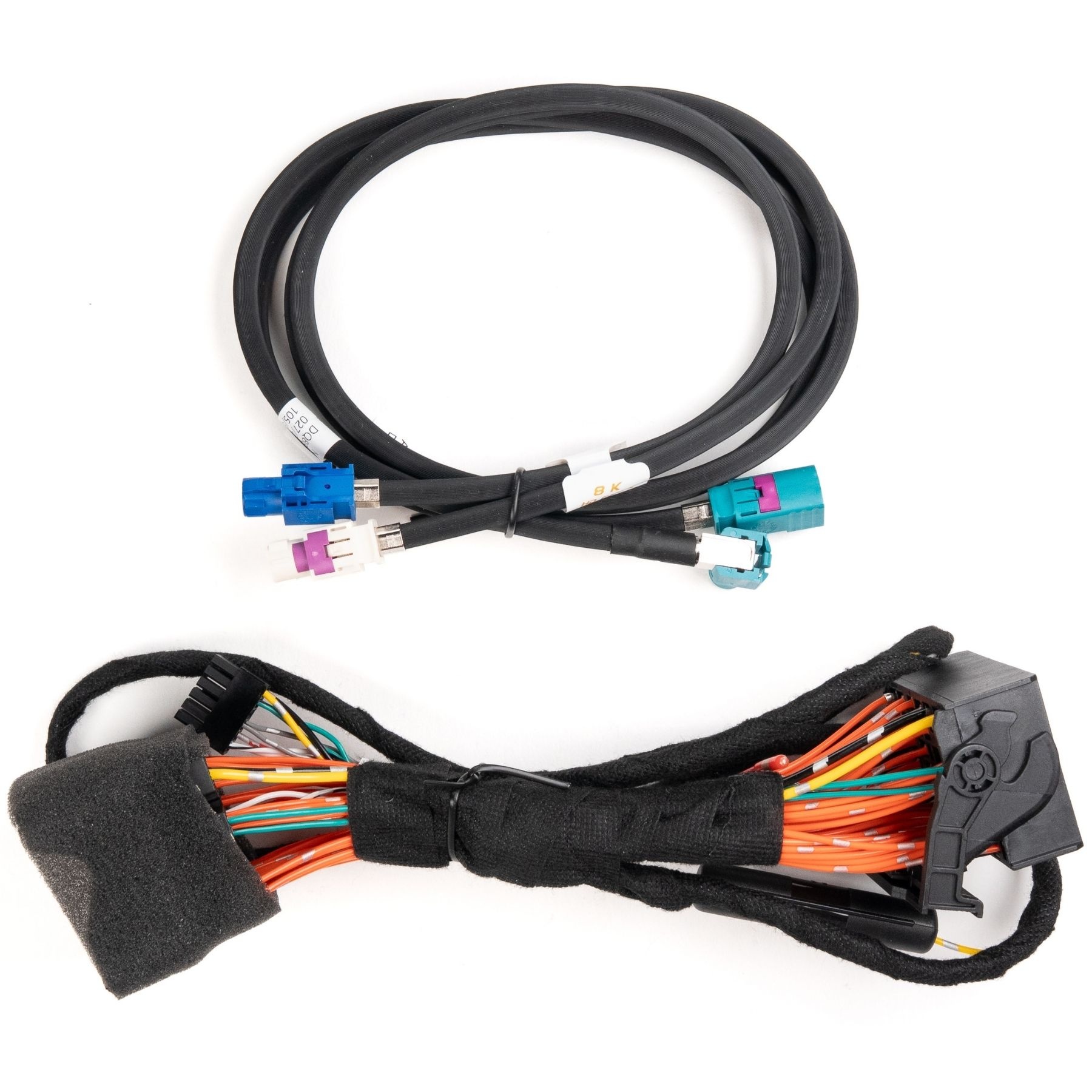

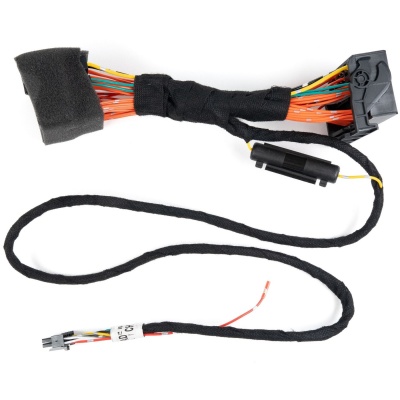

• 1x Voertuigspecifieke Plug & Play kabelset
• 1x Video-aansluitset (LVDS)

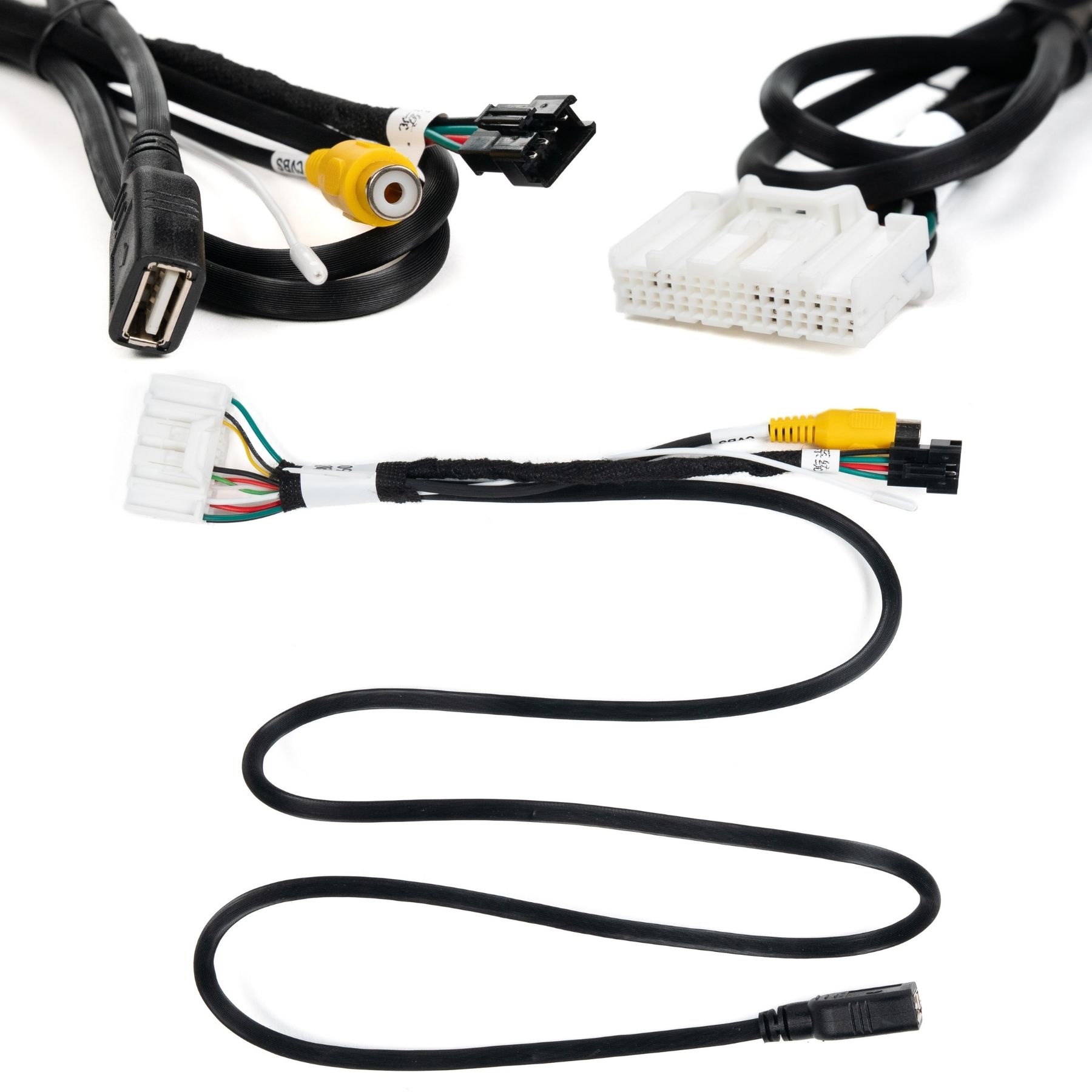

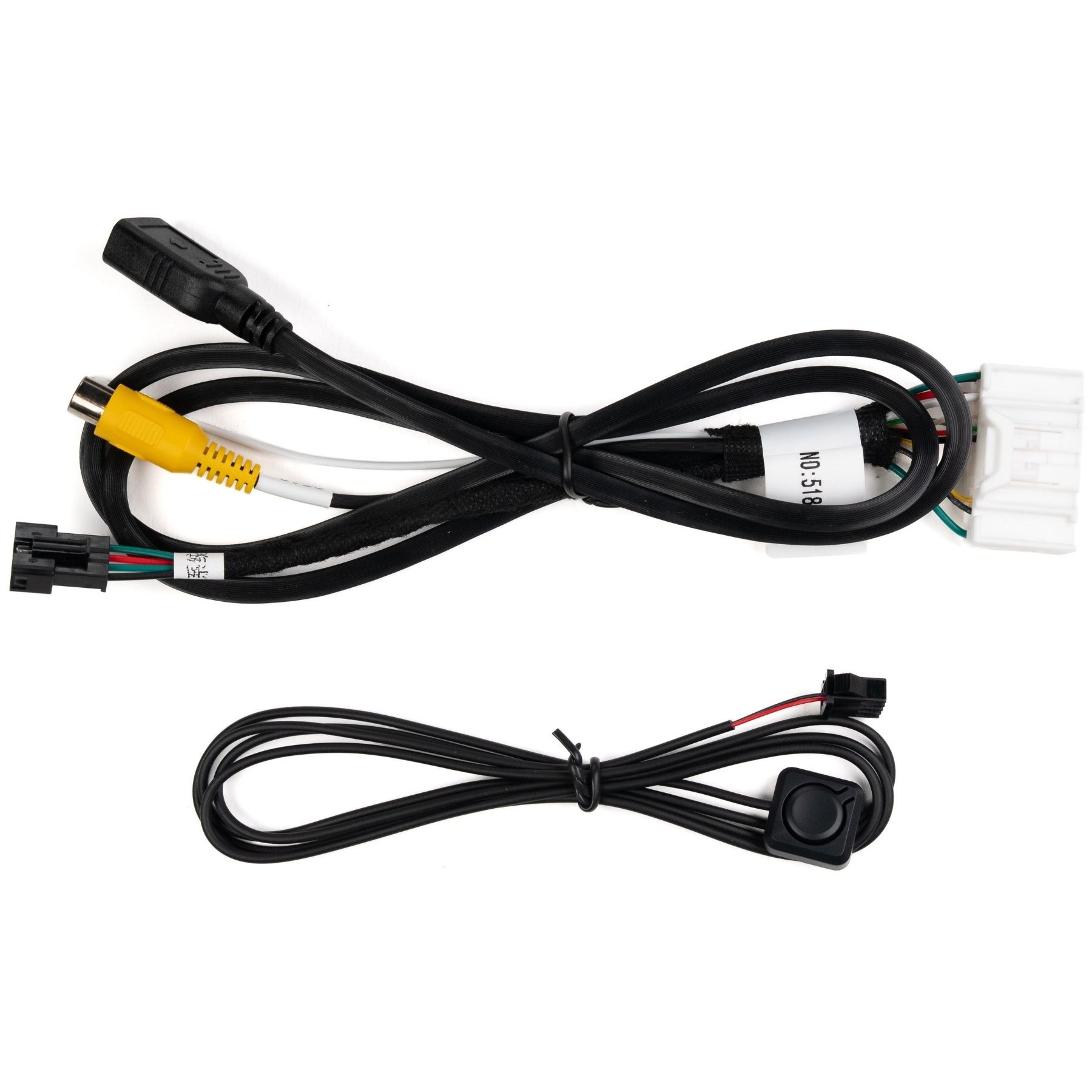

• 1x AV/Camera-kabelset (met gele RCA-tulp en USB-aansluiting)
• 1x Externe bedieningsknop / schakelaar

Voertuigcompatibiliteit

Audi:

• A1 / S1 (GB): 2019 – heden
• A3 / S3 / RS3 (8V): 2014 – 2023
• A4 / S4 / RS4 (B9): 2017 – 2019
• A5 / S5 / RS5 (F5): 2017 – 2019
• A6 / S6 / RS6 (C7/C8): 2012 – 2018
• A7 / S7 / RS7 (4G/4K): 2012 – 2018
• Q2L: 2017 – 2023
• Q3L: 2017 – 2019
• Q5L: 2017 – 2020
• Q7 (4M): 2017 – 2019

Volkswagen / Skoda:

• Touran: 2017 – heden
• Tiguan / Tiguan L / Allspace: 2017 – heden
• Teramont (Atlas): 2017 – heden
• T-Roc: 2017 – heden
• Golf Sportsvan: 2023
• Kodiaq: 2017 – heden

Porsche (PCM 4.0):

• Macan: 2017 – 2019
• Cayenne: 2016 – 2017
• 718 Boxster / Cayman: 2016 – 2019

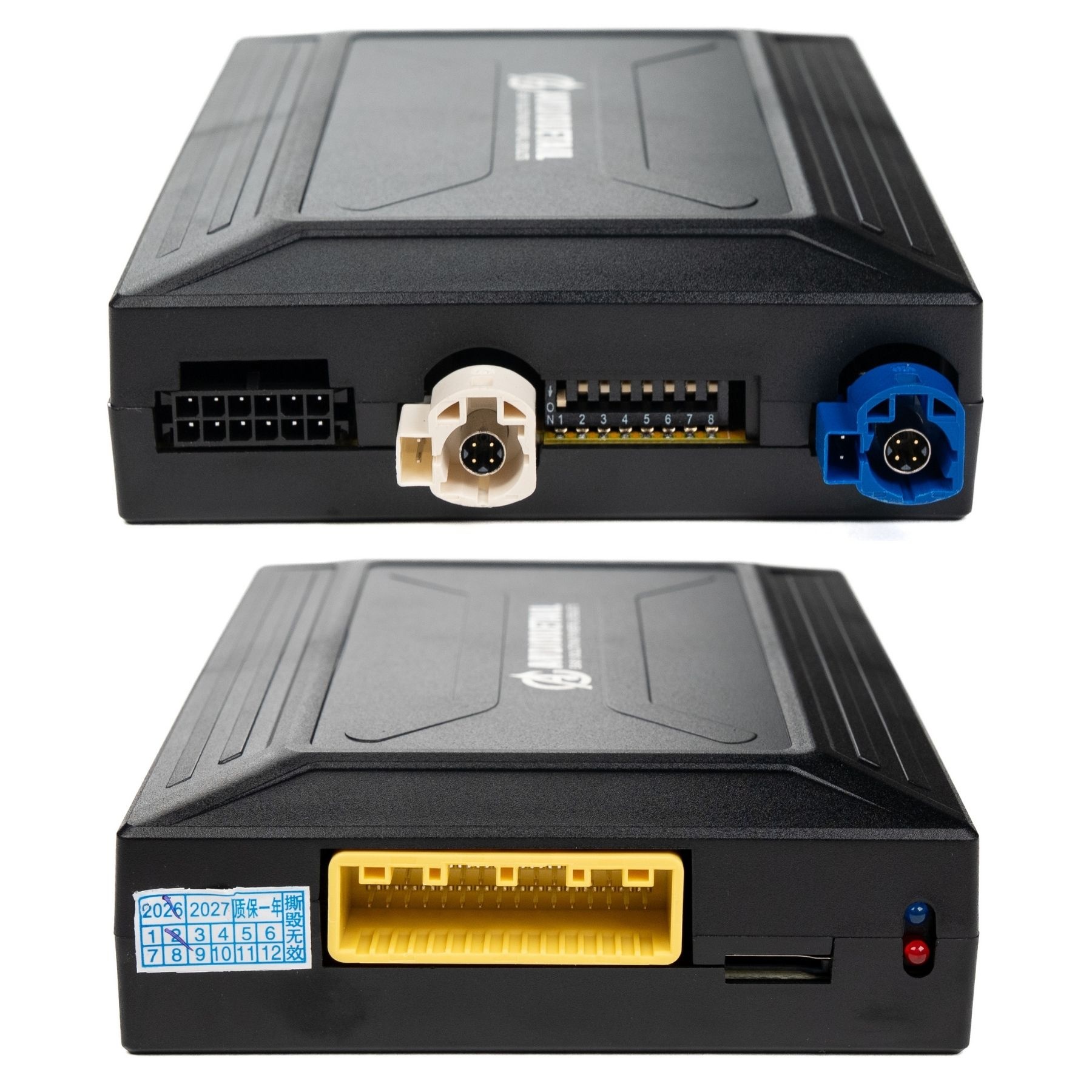

DIP Switch Instellingen

Audi A4L/A5/Q5L/Q7 (7" scherm – VÓÓR Sept. 2018):
Schakelaar 3 en 4 ON

Audi A4L/A5/Q5L/Q7 (7" scherm – NA Sept. 2018):
Schakelaar 1 ON

Audi A3/Q2L (7" scherm) & VW Golf Sportsvan (8"):
Schakelaar 2 ON

Audi A3 (Low-end, 6.5" scherm – 2014-2016):
Schakelaar 1, 2, 3 en 4 ON

Audi A6L/A7/S6/S7 (2012-2018):
Schakelaar 4 ON (Let op: Alleen geschikt als pook-knop aan de VOORKANT zit)

Audi A4L/A5/Q3L/Q5L/Q7 (8.3" scherm – 2017-2020):
Alle schakelaars OFF (Bij vervormd beeld: schakelaar 7 ook ON)

Audi A3/Q2L (8.3" scherm – 2017-2021):
Schakelaar 2, 3 en 4 ON (Bij vervormd beeld: schakelaar 7 ook ON)

VW Touran / Tiguan / Teramont / T-Roc & Skoda Kodiaq:
Zie technische handleiding voor specifieke combinaties (o.a. schakelaar 3 en/of 4 ON)

Porsche Macan/Cayenne/718 (PCM 4.0 – 7" scherm):
Schakelaar 1 en 4 ON

Uitleg van de aansluitingen

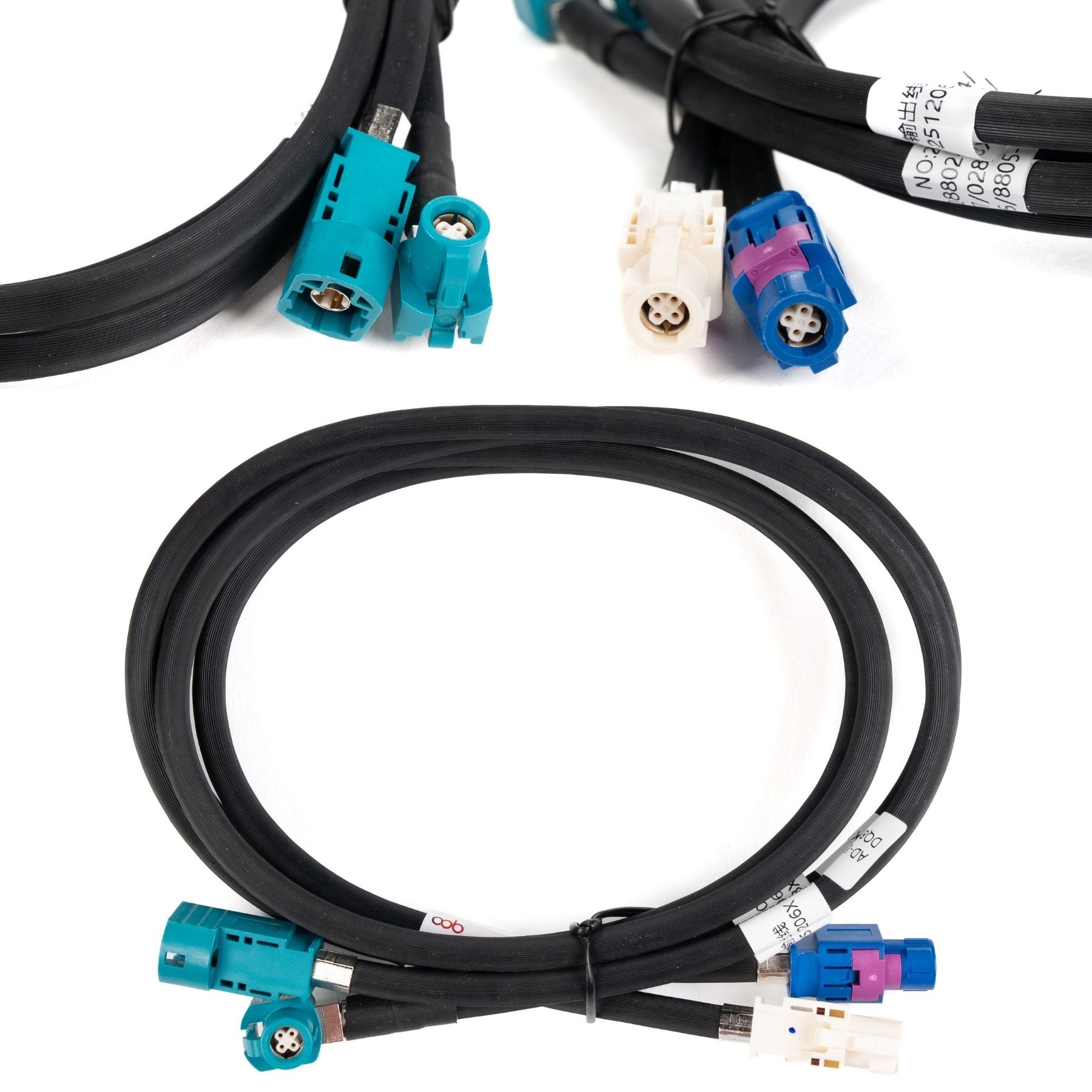

1. LVDS Aansluiting (Video)
De video-verbinding loopt niet via het scherm, maar via de originele radio-unit (Head Unit).
Locatie: Deze bevindt zich meestal in het handschoenenkastje (VW/Audi MIB) of in de middenconsole (Porsche PCM).
Werking: Haal de originele LVDS-kabel (vaak roze of grijs) uit de head unit. Sluit deze aan op de interface-kabel en steek de nieuwe stekker terug in de head unit.

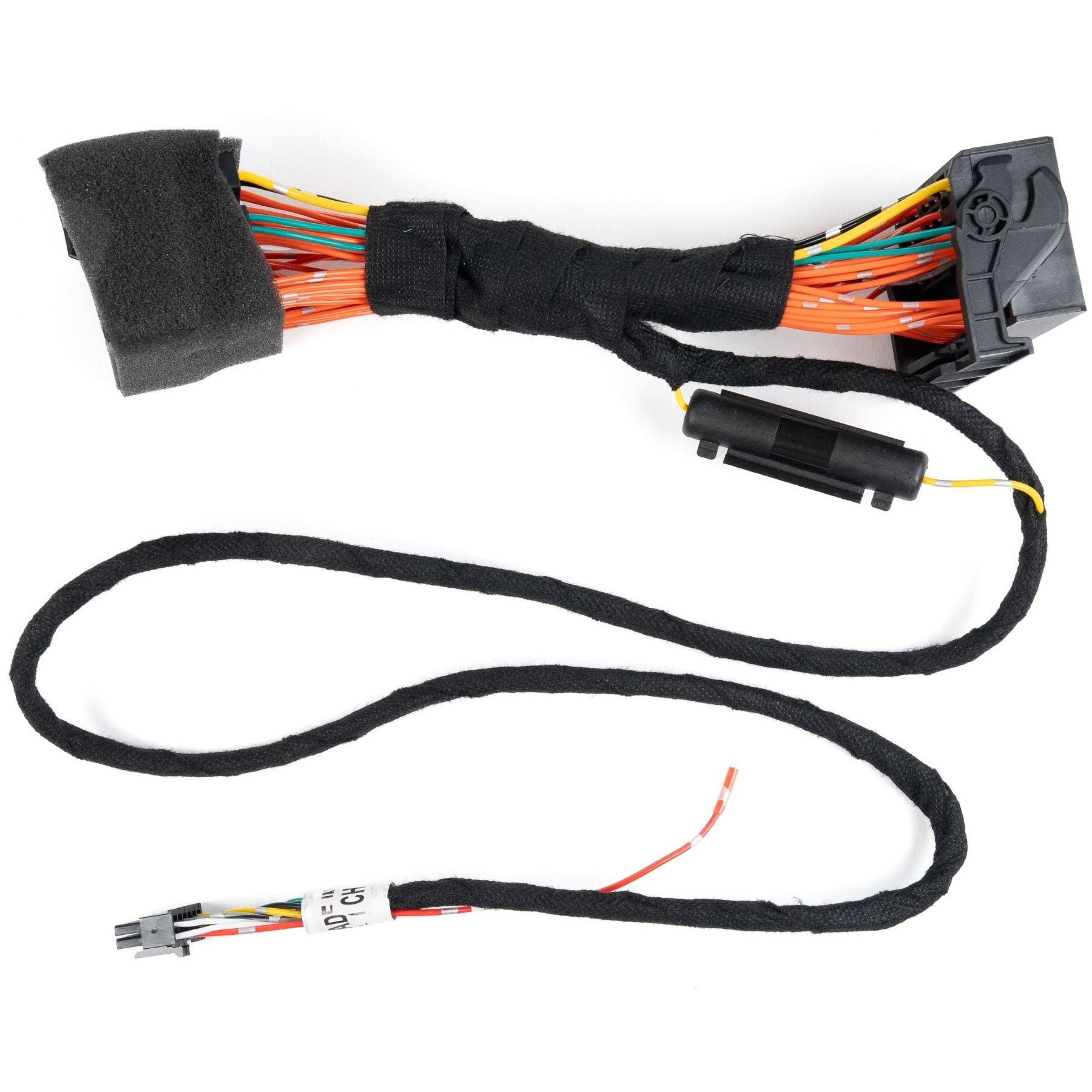

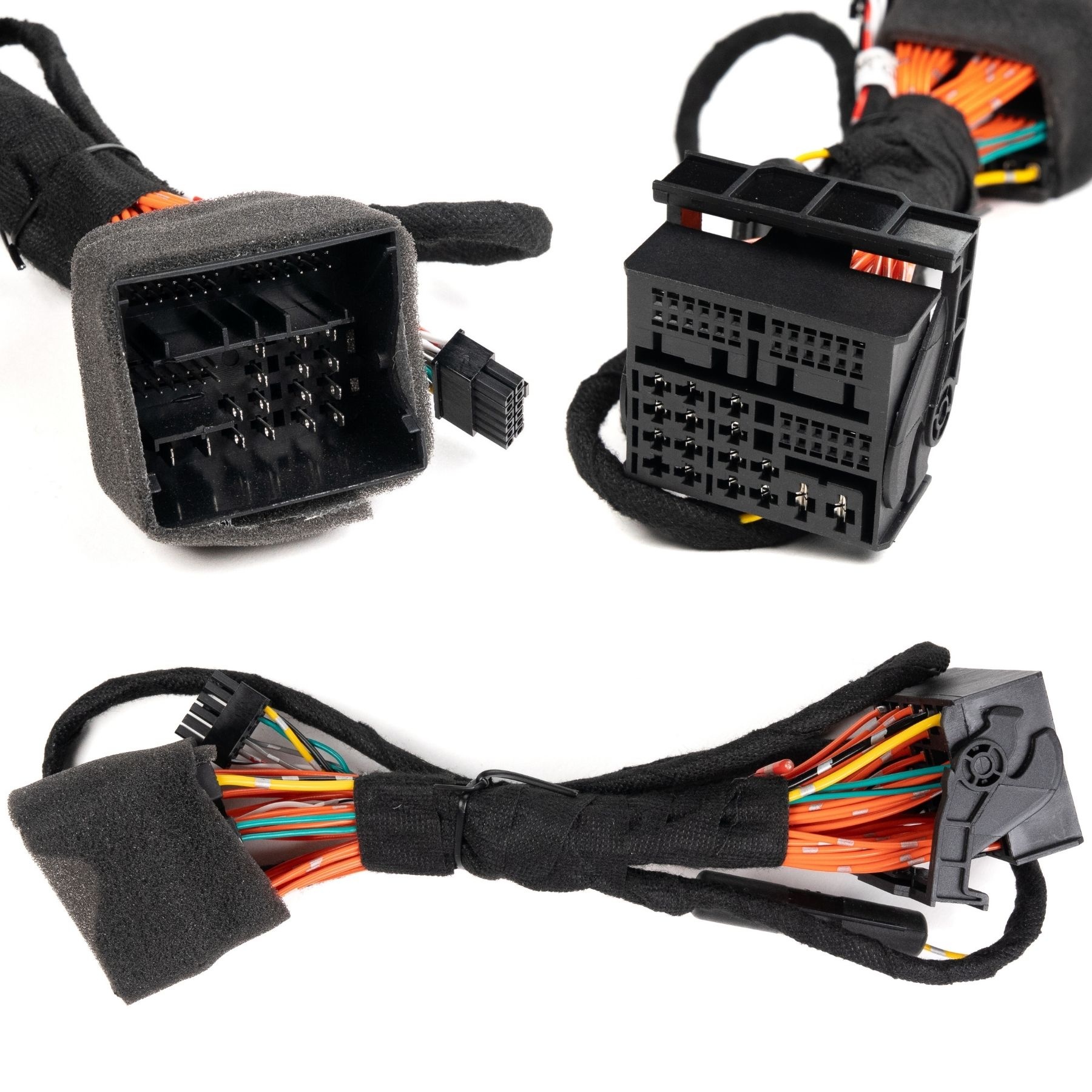

2. Stroom & CAN-bus (Head Unit)
De stroomvoorziening en besturing lopen via de originele radio-unit (Head Unit).
Locatie: Achterop de hoofdmodule van de radio (meestal de grote Quadlock-stekker).
Werking: De bijgeleverde kabelboom wordt als een 'tussenstekker' (T-harnas) geplaatst tussen de originele hoofdbekabeling en de radio-unit.

3. Audio
Het geluid loopt via de originele AUX-ingang. Zorg dat de originele radio op "AUX" staat ingesteld om geluid te horen.
