AudioDetail PMI-VW3 | Premium Multimedia Interface | Volkswagen 2010 - 2015 | RCD 510

Omschrijving

De Premium Multimedia Interface – Draadloze Apple CarPlay & Android Auto Interface voor Volkswagen biedt een complete upgrade voor smartphone-integratie in modellen met het RCD 510 systeem. Dit systeem is herkenbaar aan het grote 6.5 inch touchscreen (zonder navigatie-knoppen zoals 'Nav' of 'Map'). De Interface sluit naadloos aan op de originele radio-unit en behoudt de vertrouwde OEM-look.

Met deze oplossing voeg je draadloze Apple CarPlay, Android Auto, AirPlay en Mirroring toe aan je Volkswagen. Je geniet van moderne navigatie en entertainment via je originele scherm, zonder dat er blijvende aanpassingen aan het voertuig nodig zijn.

Kenmerken

• Ondersteuning voor Apple CarPlay (bedraad en draadloos)
• Ondersteuning voor Android Auto (bedraad en draadloos)
• Apple AirPlay en Android Mirroring voor schermweergave van je smartphone

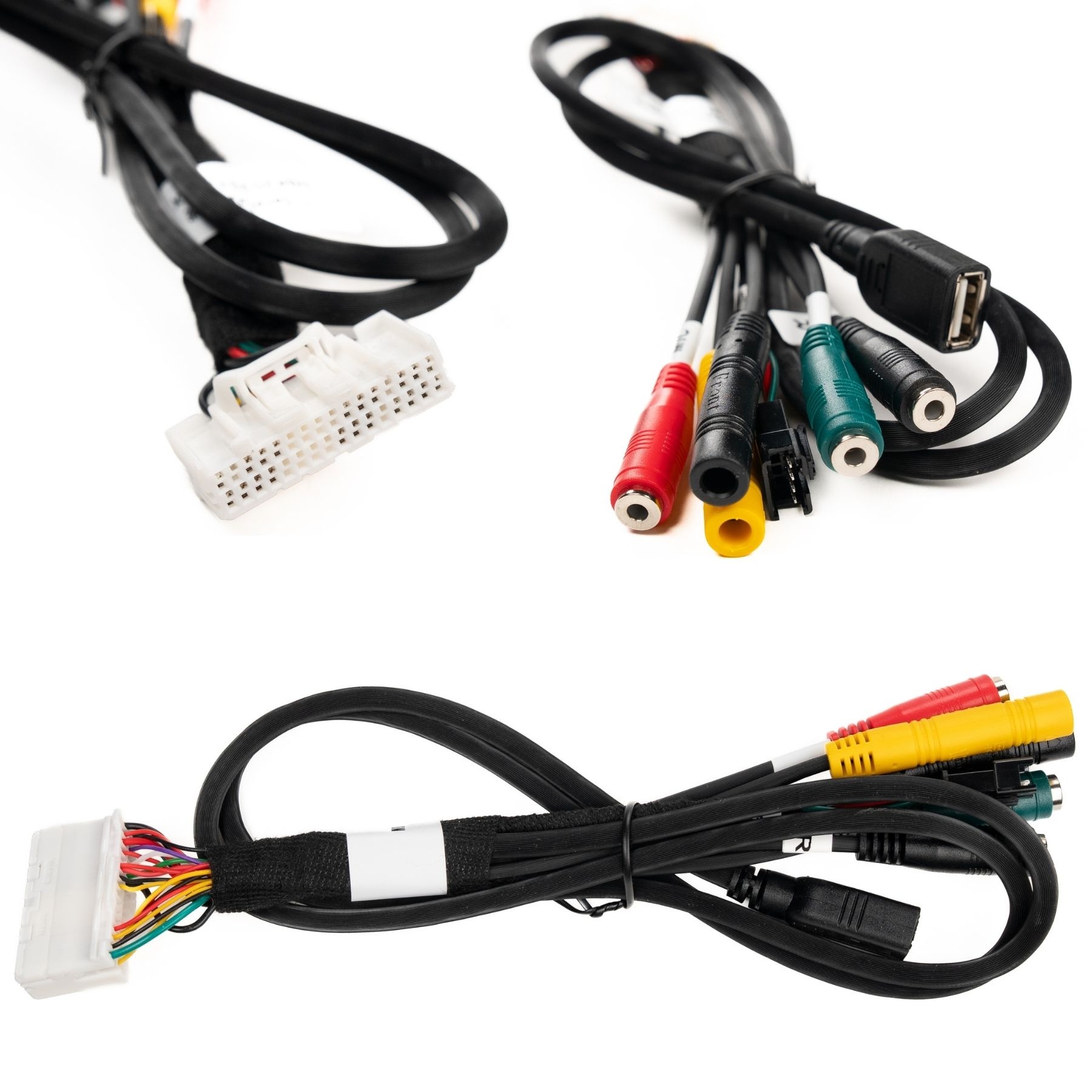

• USB-poort voor het afspelen van muziek en video vanaf USB-stick
• Compatibel met aftermarket camera’s (voor/achter, optioneel)
• Volledige integratie met OEM-bediening en behoud van originele functies
• Spraakbesturing via Siri en Google Assistant
• Werkt met apps zoals Spotify, Waze, Google Maps, Apple Music en meer

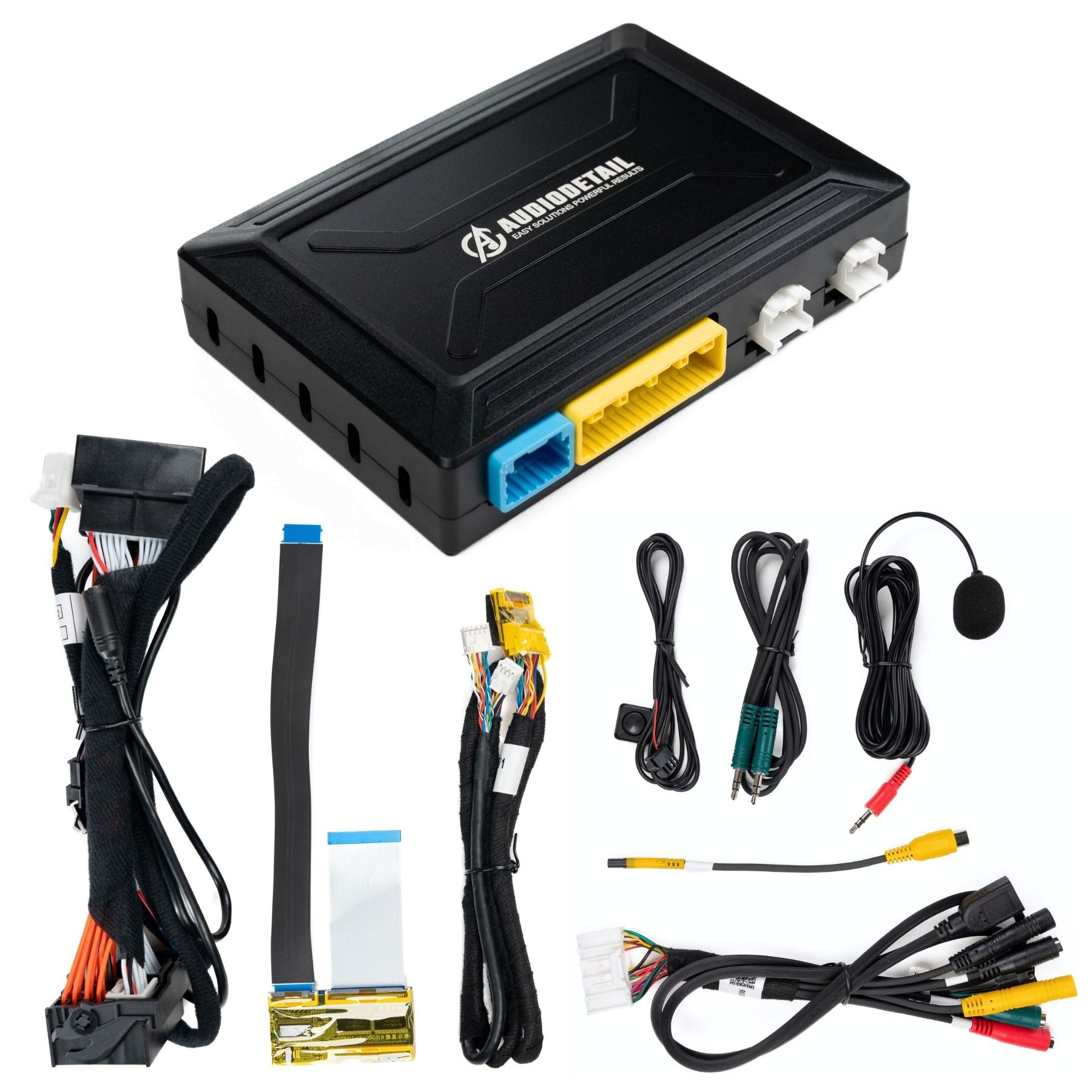

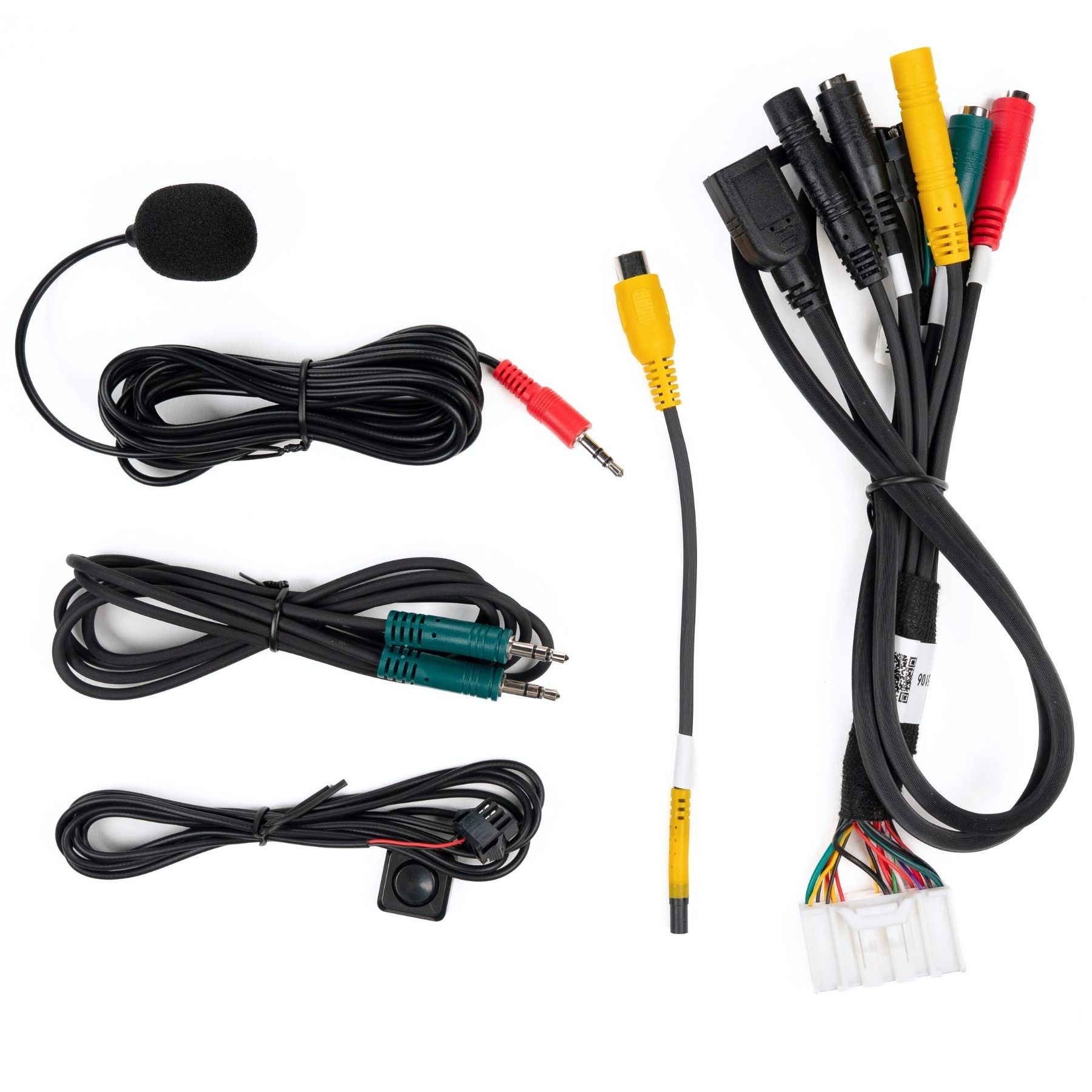

Inhoud

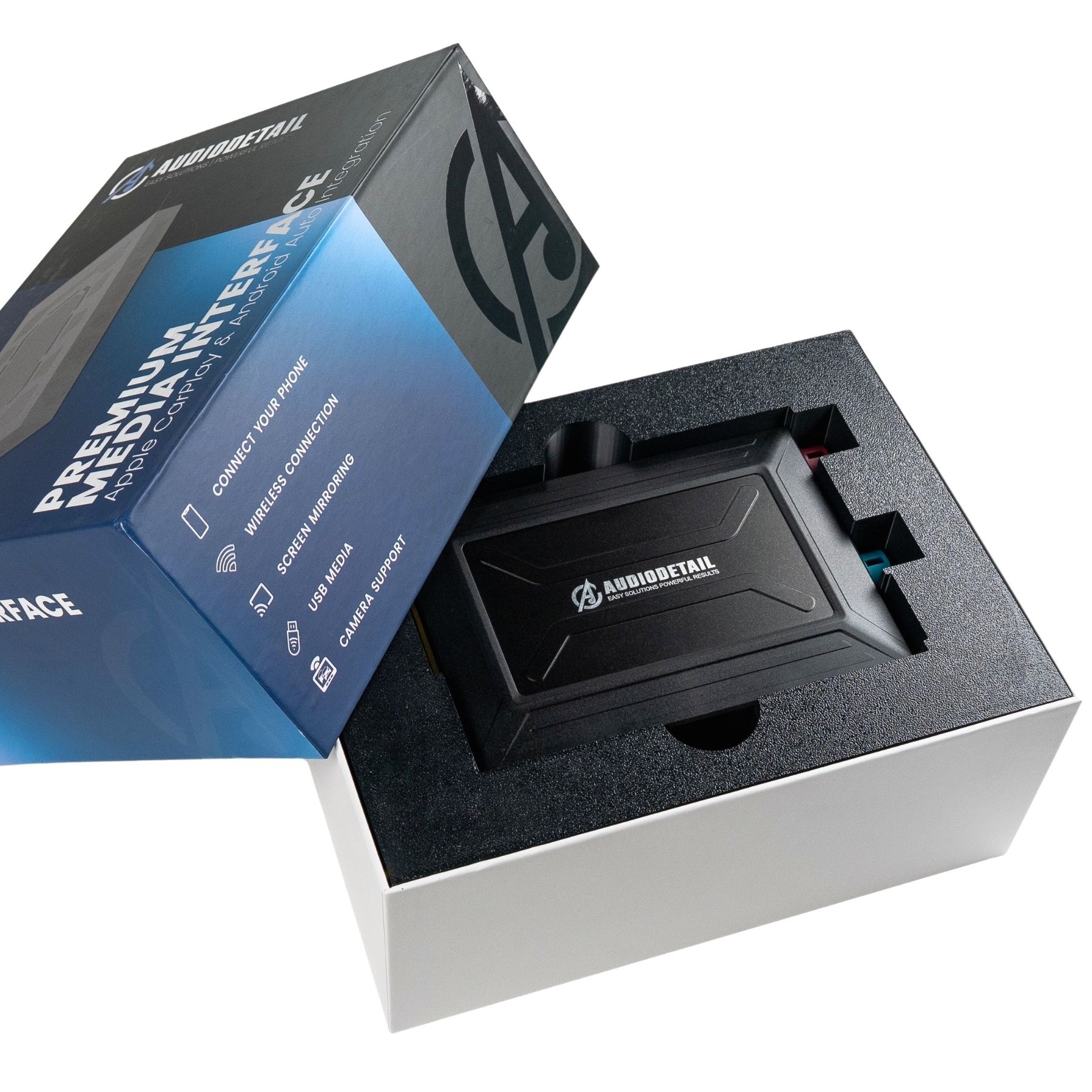

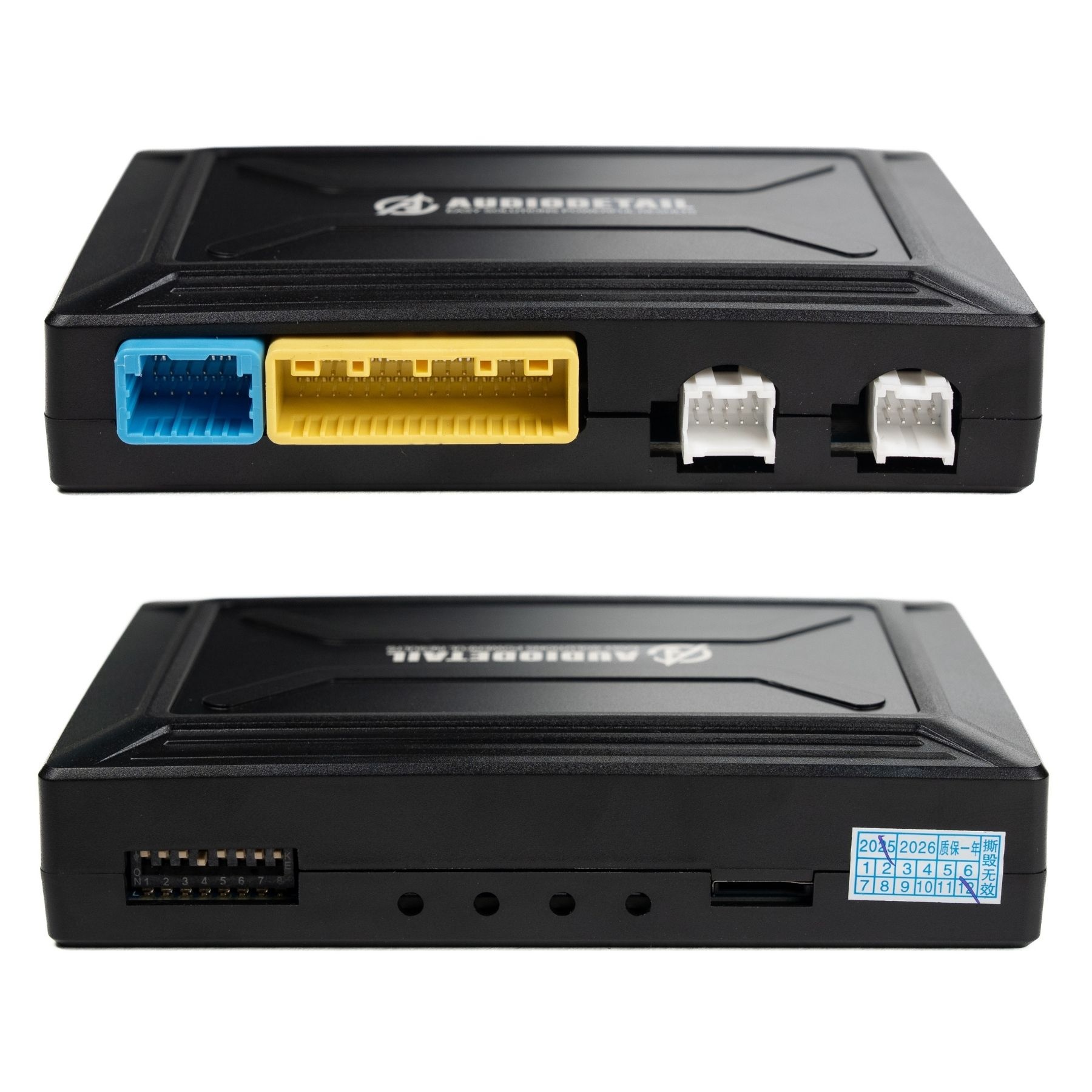

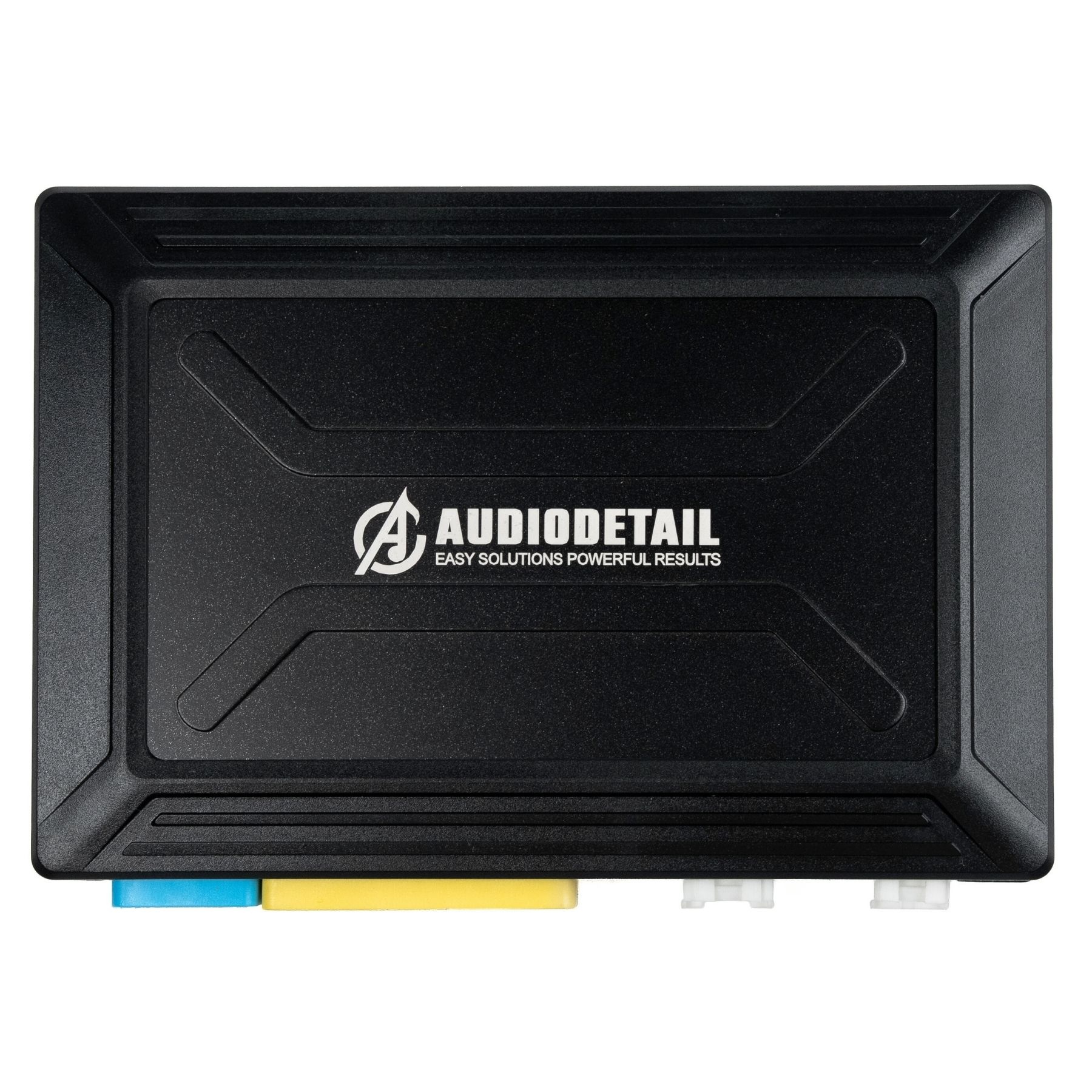

• 1x Premium Multimedia Interface (PMI-VW3)

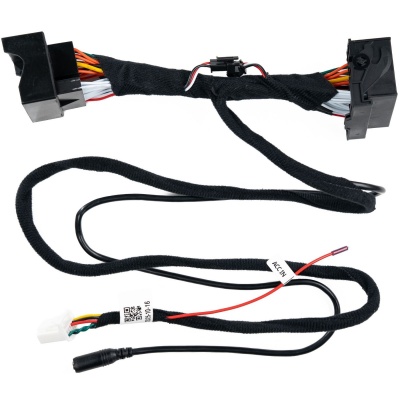

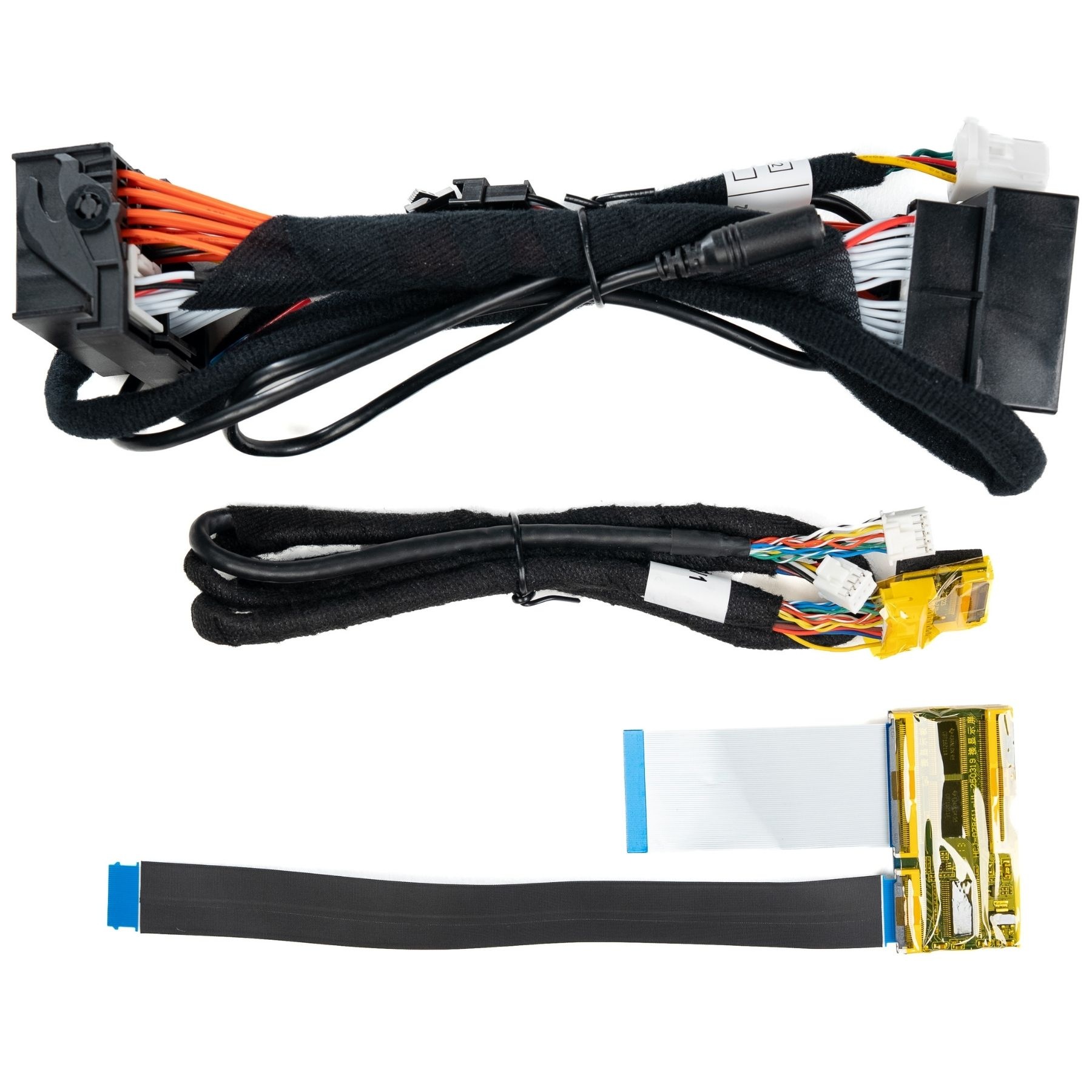

• 1x Voertuigspecifieke Plug & Play kabelset (Quadlock)
• 1x Externe microfoon

Voertuigcompatibiliteit

Volkswagen (RCD 510 Systeem – 6.5" Scherm):

• Golf (6): 2010 – 2013
• Polo (6R): 2010 – 2014
• Passat (B6 / B7): 2010 – 2015
• Tiguan: 2010 – 2015
• Touran: 2010 – 2015
• Scirocco: 2010 – 2015
• Transporter (T5.1): 2010 – 2015

DIP Switch Instellingen

Volkswagen RCD 510 (2010-2015)
Er zijn 3 mogelijke configuraties (afhankelijk van schermtype/versie):

• Optie 1: schakelaar 1, 2 en 8 ON
• Optie 2: schakelaar 1, 3, 4, 5, 6 en 7 ON
• Optie 3: schakelaar 2, 4, 5, 6 en 7 ON

Uitleg van de aansluitingen

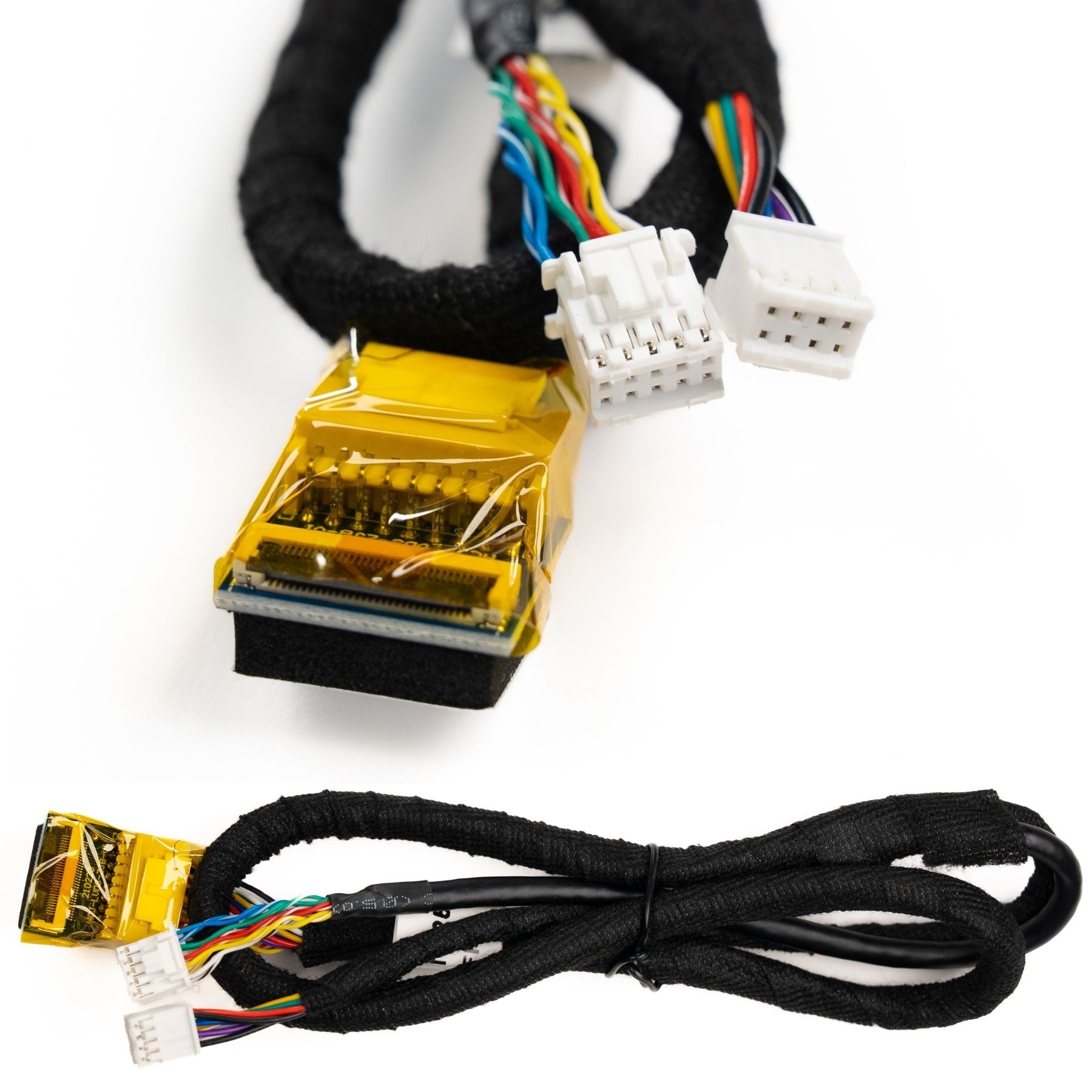

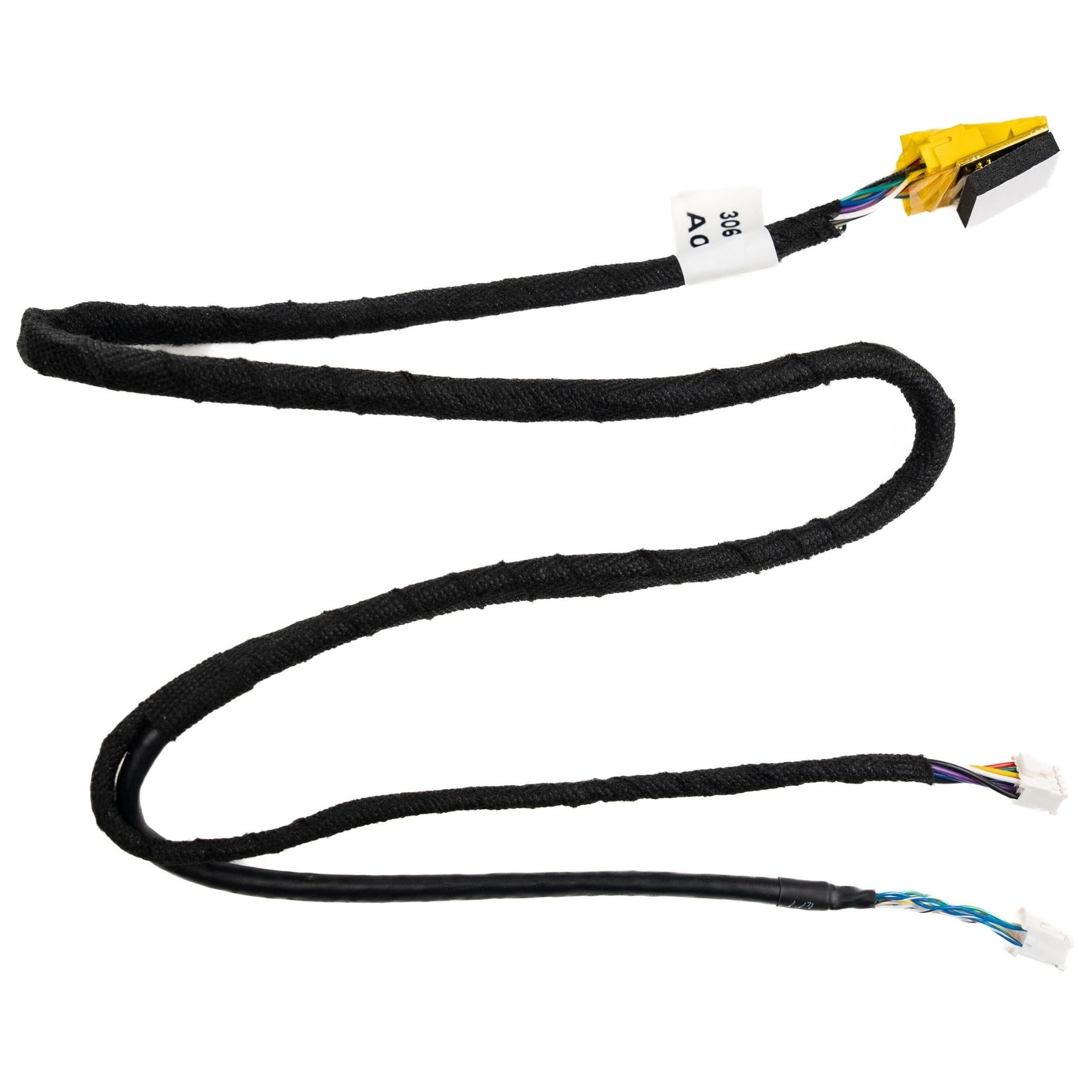

1. LVDS Aansluiting (Video)
De video-verbinding loopt via de hoofdunit.
– Locatie: Achterop de RCD 510 radio-unit of intern.
– Werking: De Interface wordt aangesloten op de video-aansluiting van de originele hoofdunit.

2. Stroom & CAN-bus
– Locatie: Achterop de hoofdunit (Original Head Unit).

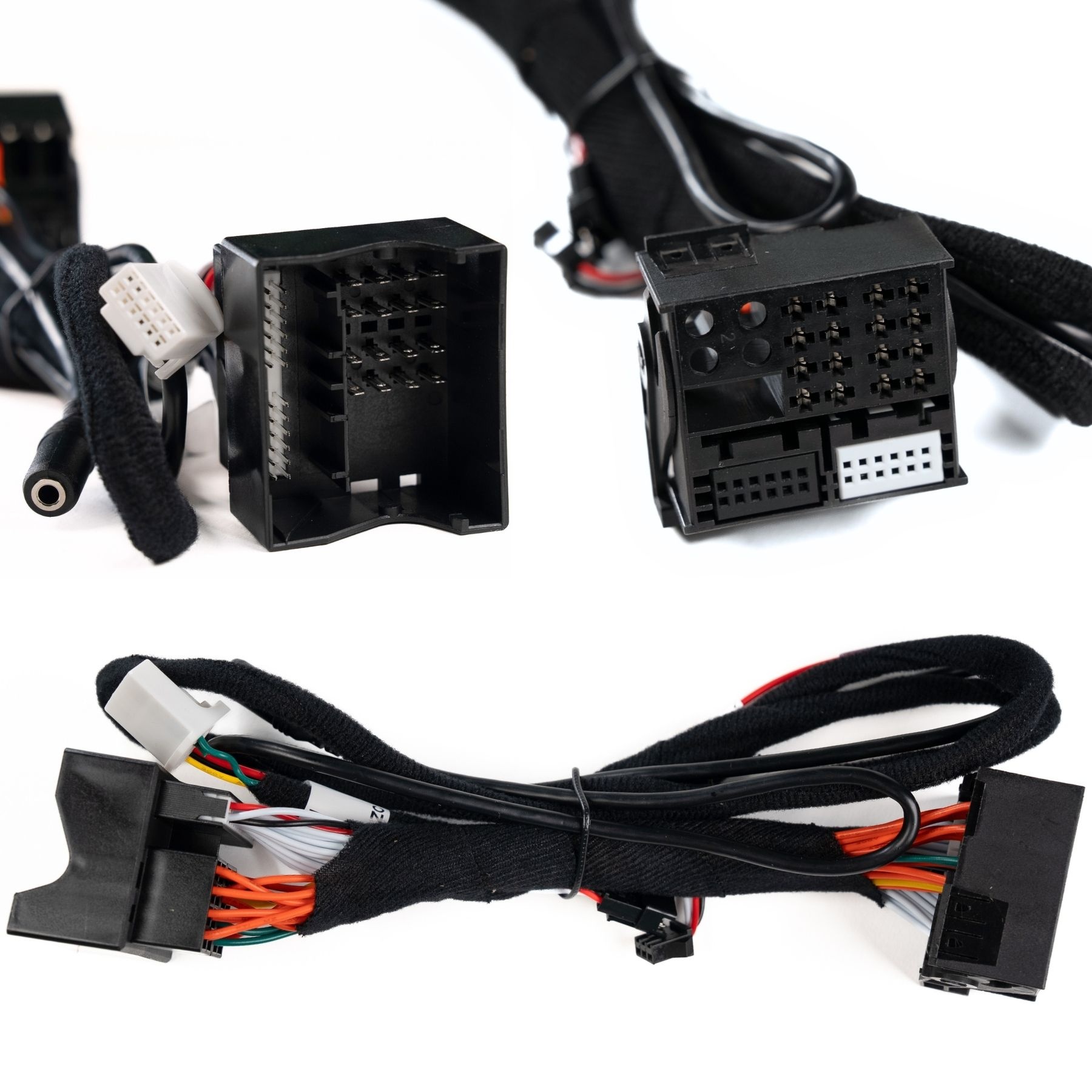

– Werking: De bijgeleverde kabelboom wordt als een 'tussenstekker' (Quadlock) geplaatst tussen de originele voeding en de aansluiting op de radio-unit.

3. Audio
Het geluid loopt via de originele AUX-ingang. Zorg dat de originele radio op "AUX" staat ingesteld om het geluid van de Interface te horen.
